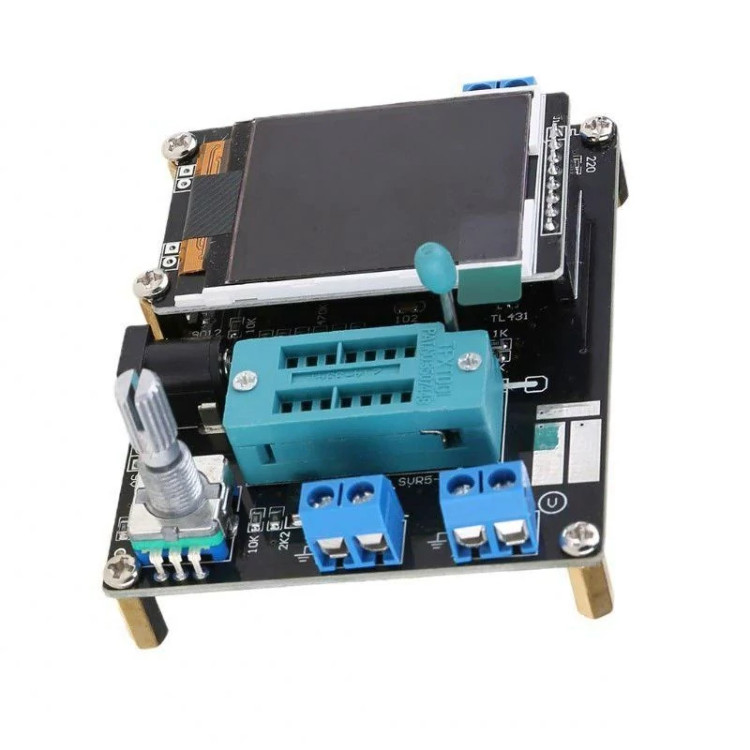

تستر قطعات الکترونیکی مدل HW849A-GS328
توضیحات
تستر قطعات الکترونیکی مدل HW849A-GS328 ابزارهای پرکاربردی در تعمیر و تست قطعات الکترونیکی هستند. این دستگاه‌ها می‌توانند انواع مختلف قطعات را شناسایی و ارزیابی کنند. در ادامه، ویژگی‌ها و کاربردهای این تسترها را بررسی می‌کنیم.این تستر دارای منوی تنظیمات بوده که کاربر می تواند یک سری موراد مانند رنگ های نمایشگر را شخصی سازی کند.
برای روشن کردن دستگاه پس از وصل کردن آداپتور به دستگاه , سری ولوم را به پایین فشار دهید. برای تست خازن های الکترولیتی پس از روشن کردن دستگاه ولوم سلکتور را بچرخانید تا وارد منوی دستگاه شوید , در منو به دنبال آیکون خازن گشته و پس از انتقال فلش روی خازن , سر ولوم را به پایین فشرده تا وارد اندازه گیری خازن شوید. پس از آن می توانید خازن را بین پایه هایی که دستگاه مشخص می کند قرار داده و میزان اندازه گیری را مشاهده نمایید.
مشخصات و ویژگی‌ها
مدل GM328A
صفحه نمایش:
صفحه نمایش LCD بزرگ برای نمایش اطلاعات قطعات.
قابلیت‌های تست:
تست و شناسایی ترانزیستورها، دیودها، تریستورها، ماسفت‌ها، خازن‌ها، مقاومت‌ها، سلف‌ها و قطعات پسیو دیگر.
نمایش پارامترهای قطعات مانند ظرفیت خازن، مقاومت، ضریب تقویت ترانزیستور، و غیره.
اندازه‌گیری دقیق:
دقت بالا در اندازه‌گیری پارامترها با نمایش مقادیر به همراه واحد اندازه‌گیری.
کاربرد آسان:
رابط کاربری ساده با کلیدهای حداقل، معمولاً فقط یک دکمه برای شروع تست.
منبع تغذیه:
تغذیه از طریق باتری 9 ولت یا پورت USB، بسته به مدل.
پورت‌های تست:
سوکت‌های استاندارد برای اتصال قطعات مختلف.
رابط کاربری:
معمولاً دارای زبان انگلیسی برای سهولت در استفاده.
مدل HW849A
صفحه نمایش:
مشابه با GM328A، دارای صفحه نمایش LCD برای نمایش اطلاعات.
قابلیت‌های تست:
قابلیت تست مشابه GM328A برای انواع قطعات الکترونیکی.
پشتیبانی از اندازه‌گیری ESR (Equivalent Series Resistance) برای خازن‌ها.
اندازه‌گیری دقیق:
دقت بالا در اندازه‌گیری با نمایش مقادیر و واحدها.
کاربرد آسان:
رابط کاربری ساده و کاربرپسند.
منبع تغذیه:
استفاده از باتری یا USB.
پورت‌های تست:
سوکت‌های استاندارد برای اتصال قطعات.
ویژگی‌های اضافه:
برخی از مدل‌ها ممکن است دارای ویژگی‌های اضافی مانند حافظه داخلی برای ذخیره نتایج تست باشند.
کاربردها
تعمیر و عیب‌یابی:
برای تعمیر و عیب‌یابی قطعات الکترونیکی مانند خازن‌ها، مقاومت‌ها، و ترانزیستورها مفید است.
شناسایی قطعات:
شناسایی خودکار قطعات و نمایش پارامترهای آنها.
توسعه و طراحی:
مفید برای مهندسین و طراحان الکترونیک که نیاز به ارزیابی قطعات در طراحی مدارها دارند.
آموزش:
ابزار مناسبی برای آموزش در حوزه الکترونیک و یادگیری نحوه کارکرد قطعات مختلف.
نحوه استفاده
اتصال قطعات:
قطعاتی که قصد تست آنها را دارید به سوکت‌های تستر متصل کنید.
شروع تست:
دکمه تست را فشار دهید. تستر به طور خودکار شروع به شناسایی و ارزیابی قطعه می‌کند.
خواندن نتایج:
نتایج بر روی صفحه نمایش ظاهر می‌شود که شامل نوع قطعه و پارامترهای آن است.
نکات مهم
سازگاری: اطمینان حاصل کنید که تستر با قطعاتی که قصد تست آنها را دارید سازگار است.
منبع تغذیه: مطمئن شوید که تستر به درستی تغذیه می‌شود (باتری یا USB).
نگهداری: تستر را در محل خشک و خنک نگهداری کنید و از رطوبت و گرد و غبار دور نگه دارید.

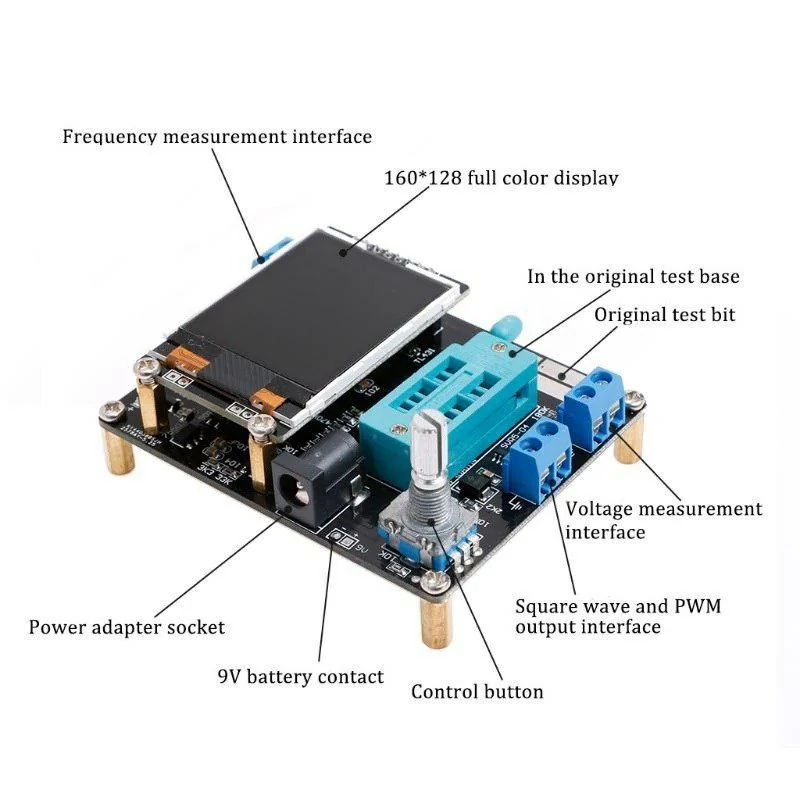

صفحه نمایش : 160 x 128 LCD (37 x 30 mm)
منبع تغذیه : 6.8-12 V
جریان : 30 mA
محدوده مقاومت (رزولوشن) : 0 - 50 MΩ (0.01 Ω)
محدوده ظرفیت : 25pF - 100mF (1 pF)
محدوده ولتاژ DC : 0 - 50 V
محدوده فرکانس : 1 Hz - 2MHz
سیگنال PWM : 1 % - 99 %
ابعاد PCB : 78 x 62 mm
