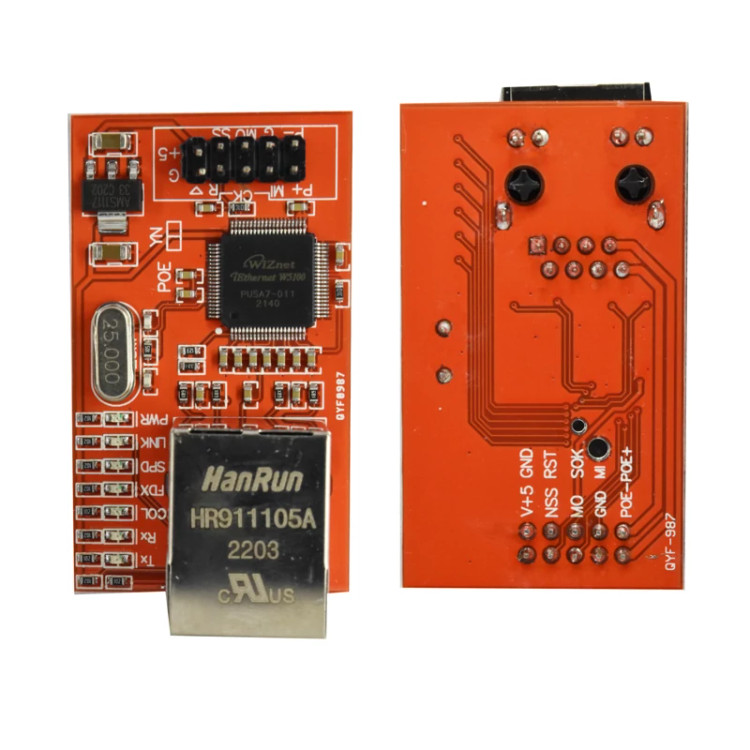

ماژول شبکه W5100 دارای ارتباط SPI

ماژول شبکه W5100 دارای ارتباط SPI بر مبنای تراشه W5100 بر پایه پروتکل SPI و قابل اتصال و راه اندازی توسط تمامی بردهای صنعتی و آموزشی میکروکنترلری ویژگی ها: ولتاژ کاری : 3.3ولت (3.1 تا 3.6) پروتکل ارتباطی: SPI کاربردها: اتوماسیون خانگی برنامه های پزشکی کنترل و مانیتورینگ سیستم های هوشمند مشخصات ولتاژ کاری network : 5v پروتکل ارتباطی: SPI Introduction The W5100 is a versatile, single-chip network interface chip with an integrated 10/100 Ethernet controller for high-integration, high-stability, high-performance, and low-cost embedded systems. With the W5100, you can achieve an Internet connection without an operating system. The W5100 is compatible with IEEE802.3 10BASE-T and 802.3u 100BASE-TX. The W5100 integrates a fully hardware-based, market-proven TCP/IP stack, Ethernet media transport layer ( MAC ), and physical layer ( PHY ). Using the W5100 does not require Ethernet control, just a simple Socket programming. Specification • A variety of interfaces can be selected: direct bus, indirect bus, and SPI bus; • Support hardware TCP/IP protocol stack, support TCP, UDP, ICMP, IGMP, IPv4, ARP, PPPoE. • Up to 4 independent ports; • Internal integration of 16KBYTE transceiver; • A variety of information indicator output, including RX, TX, Full/Duplex, Collision, Link, Speed; • Support for automatic polarity switching ( DMI/MDIX ); • Self-contained network port, double row 2*14 2.0mm pins;
