ماژول آمپلی فایر مدل XH-M510 استریو 2X100W

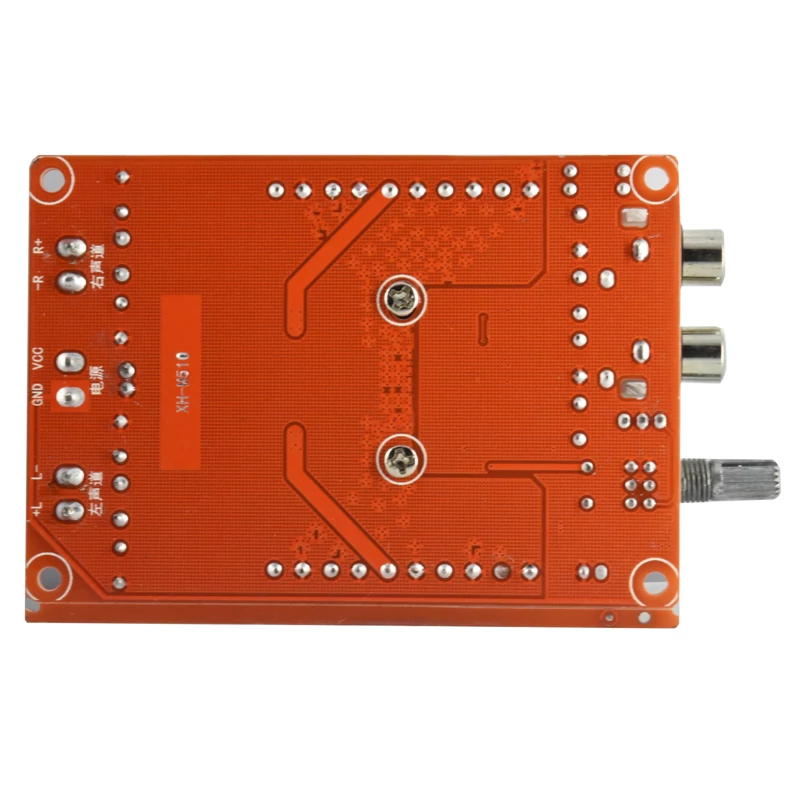

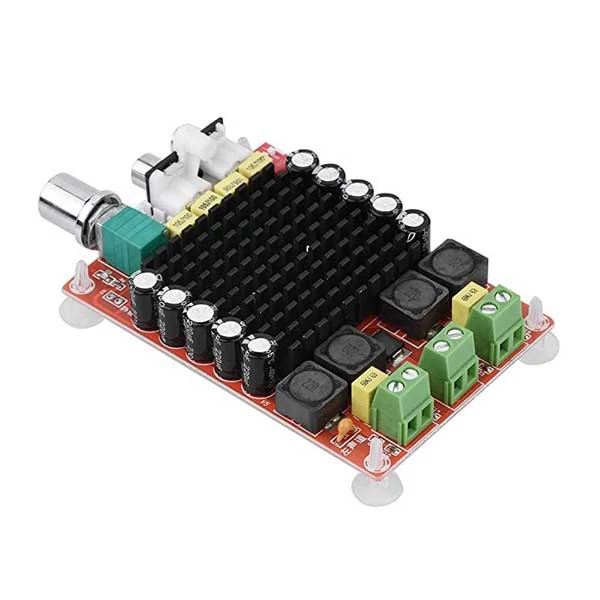

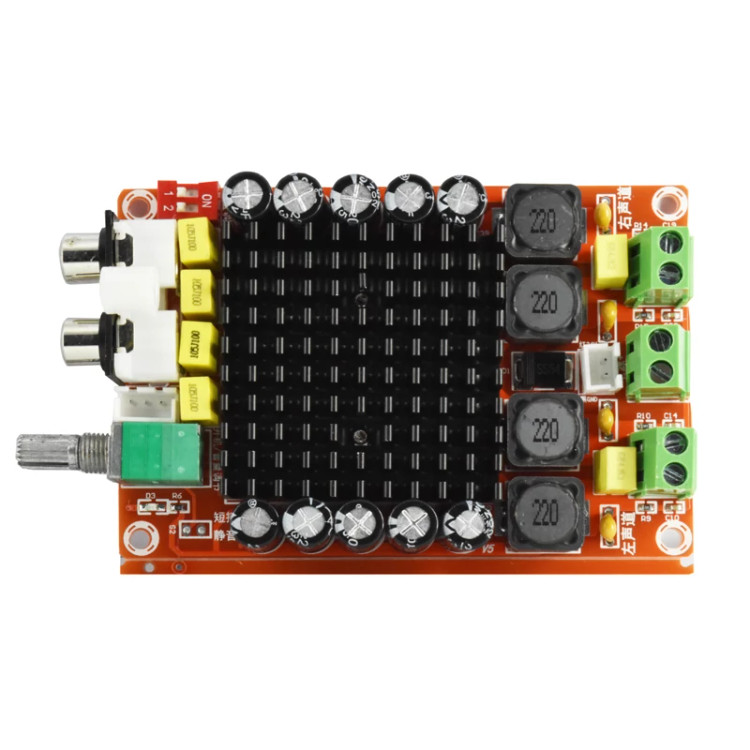

ماژول آمپلی فایر مدل XH-M510 استریو 2X100W دارای ولتاژ ورودی بین 14 تا 32 ولت کلاس D و دوعدد خروجی 100 وات می باشد.  این ماژول دارای دو عدد ورودی AV جداگانه و ولوم برای تنظیم صدا و همچین یک دیپ سویچ برای تنظیم بهره امپلی فایر می باشد. TDA7498 یک ماژول آمپلی فایر جهت تقویت صدای تقویت کننده ها می باشد با خروجی 100 وات + 100 وات.  این تراشه آمپلی فایر به صورت عمده در تئاتر خانگی و و اسپیکرها استفاده می شود و در بسیاری از ماژول های تقویت صدا استفاده می شود. هیت سینک خنک کننده این ماژول تراشه TDA7498 را خنک نگه میدارد. محدوده SNR این بورد 110 دسی بل است. انواع ماژولهای صوتی و آمپلی فایرها را میتوانید از فروشگاه ولتاتک خرید نمایید. پس از اتصال تغذیه به ماژول آمپلی فایر مدل XH-M510 بایستی بلندگو ها را به ترمینال هایی که در قسمت بالا و پایین سمت راست ماژول قرار دارد متصل کرده و سپس ورودی Audio  را به ورودی هایی که به در سمت چپ ماژول قرار دارد متصل کنید. با استفاده از دیپ سویچی که سمت چپ ماژول قرار دارد میزان بهره مورد نظر خود را انتخاب کنید. مشخصات ماژول آمپلی فایر مدل XH-M510 استریو : ولتاز تغذیه : DC 14~32V توان خروجی : (100 W + 100 W (vcc + 32 v, RL = 4 ohm, THD = 10% مقاومت خروجی : 4-8 اهم نوع لاین : نوع D تراشه : TDA7498 اعوجاج هارمونیک : Po = 1w / 0.05% نرخ فرکانس پاسخگویی :  18~100 kHz فرکانس سوئیچ : 360 KHz SNR : 110dB گین آپشنال در 4 سطح (21.6dB, 27.6db, 31.1db, 33.1dB) ابعاد : 12 cm x 6.8 cm x 2 cm نحوه سیمکشی و اتصالات در ماژول آمپلی فایر مدل XH-M510 :
