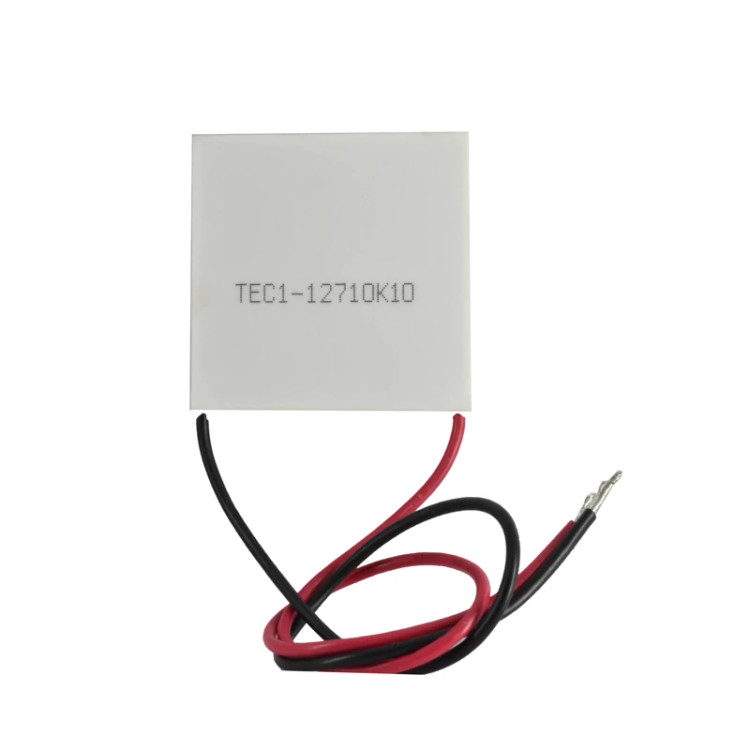

المان سرد کننده TEC1-12710 10A
توضیحات
المان سرد کننده TEC1-12710 10A مناسب برای ساخت یخچال کوچک، آب سردکن ، کولر و .. به کار می رود.تأمین و واردات قطعات هایتک را به ما بسپارید.
المان خنک کننده Peltier یا المان سرد کننده نوعی ماژول سرامیکی است که در اثر عبور جریان الکتریکی از آن، دما ایجاد می‌کند. این دما به صورت سرد و گرم می‌باشد. یک طرف المان خنک کننده سرد شده و طرف دیگر حرارت ایجاد می‌کند.
نکتهی بسیار مهم در خصوص کار با المان سرد کننده، استفاده از هیت سینک مناسب می‌باشد. از آنجایی که استفاده اصلی این المان‌ها در تولید سرما می‌باشد، بایستی حرارت ایجاد شده در طرف دیگر المان را به صورت دائمی دفع کرد.
در غیر این صورت عملکرد المان دچار مشکل خواهد شد. بسته به نوع پروژه پس از قرار دادن هیت سینک‌های بزرگ روی سطح گرما ساز المان خنک کننده، نیاز است تا با چند فن حرارت را منتقل کرد.
دقت کنید که تمامی این موارد بسته به نوع پروژه و کاربرد آن نیازمند محاسبه دقیق سیالات می‌باشند. همچنین رعایت این موارد در عمر مفید المان خنک کننده هم تاثیر گذار است.
کاربرد المانهای سردکننده:
این قطعات در صنایعی هم چون
نظامی
فضایی
هواپیمایی
کامپیوتر
مخابرات
پزشکی
آزمایشگاهی
داروئی و لابراتورها
الکترونیک
برای قطعاتی مثل TRANSISTOR, DIOD, IC POWER, CPU
و قطعات دیگری مانند کلمن، آبسرد کن، کولر، یخچال 12 ولتی
Peltier چیست؟ چارلز پلتیر در سال ۱۸۳۴ دریافت که با اعمال جریان الکتریکی در محل اتصال دو فلز غیر هم جنس، یک اختلاف دمای بالا بین دو صفحه آن ایجاد می‌شود؛ که آن را Peltier نامید. امروز با نام TEC یا ترموالکتریک یا المان خنک کننده نیز شناخته می‌شود.
سال‌ها بعد دانشمندی با نام EMIL LENS کشف کرد عبور جریان از دو فلز آنتیموان و بیسموت سبب یخ زدن آب و عبور برعکس آن سبب به جوش رسیدن آب می‌شود.
المان سردکننده قطعه ایست با اندازه‌های مختلف و با ضخامت چند میلی‌متر که با متصل شدن به برق ۱۲ ولت و کشیدن آمپر بسیار بالایی در حدود ۶ تا ۲۵ آمپر یک‌طرف آن بسیار گرم و طرف دیگر سرد می‌شود و اختلاف دمایی حدوداً ۶۹ درجه سانتی گراد ایجاد می‌کند.
از آنجایی که کاربرد این المان همان‌طور که از نام آن پیداست برای تولید سرماست. همچنین از هیت سینک به منظور، کاهش دما و حرارت ناشی از گرمای سمت گرم پلتیر استفاده می‌کنند. با خنک شدن دمای طرف گرم دمای طرف سرد نیز کاهش می‌یابد.
درنتیجه یک سمت TEC، حرارت را جذب و سمت دیگر دفع می‌کند؛ بنابراین همیشه یک سمت خنک و سمت دیگر گرم می‌شود. المان خنک کننده با ولتاژ DC یا مستقیم کار می‌کند.
Chip Type: TEC1-12710
Dimensions: 40 * 40 * 3.4mm element 127 for the number of
Wire size: 300 ± 5mm RV lead long standard single-head 5mm tinned wire
Internal resistance: 1.2 ~ 1.5Ω (ambient temperature of 23 ± 1 ℃, 1kHZ Ac test)
Maximum temperature: △ Tmax (Qc = 0) above 60 ℃.
Working current: Imax = (when 15Vmax voltage start) 10A
Rated voltage: DC12V (Vmax: 15.5V)
Refrigeration power: Qcmax 92W
Assembly pressure: 85N / cm2
Working environment: temperature range -55 ℃ ~ 83 ℃ (high ambient temperature will directly affect the cooling efficiency)
Packaging Technology: four weeks standard 704 silicone rubber seal
Packaging Standard: foam box packaging, storage conditions Ambient temperature -10 ℃ ~ 40 ℃
Storage conditions: -40 ~ 60 ℃
ابعاد 4x4
