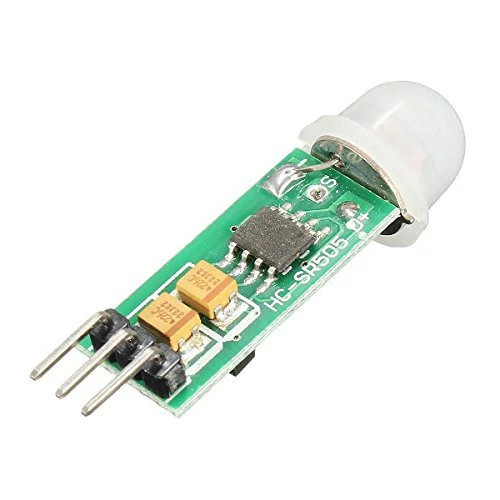

ماژول تشخیص حرکت بدن PIR مدل HC-SR505

ماژول تشخیص حرکت HC-SR505 یک سنسور فوقولاده کاربردی و اقتصادی جهت تشخیص حرکت انسان و اجسام مورد استفاده قرار میگیرد. HC-SR505ماژول بعضی قابلیت­های برادر بزرگتر خود یعنی HC-SR501 که انتخابی بسیار رایج برای بسیاری از پروژه هاست را ندارد مثلا رنج تشخیص در HC-SR501 حدود ۷ متر است در حالیکه این محدوده برای HC-SR505 حدود ۳ متر است و همچنین تکی یا قابل تکرار بودن راه اندازی در HC-SR501 و همچنین تاخیر بین تکرارها قابل تنظیم است. در ­حالی­که راه ­اندازی ها در HC-SR505 به صورت پیش­فرض قابل تکرار است و امکان تنظیم تاخیر بین تکرارها نیز وجود ندارد. از سوی دیگر HC-SR505 دارای ابعاد کوچکتر و مصرف جریان کمتر بوده و در عین حال قابلیت اعتماد مشابه با HC-SR501 دارد. ماژول تشخیص حرکت HC-SR505 چه ویژگی هایی دارد : ماژول تشخیص حرکت HC-SR505 یک ماژول تشخیص حرکت براساس نور مادون قرمز ساطع شده از سطح اجسام گرم مانند بدن انسان است. ماژول سنسور تشخیص حرکت بدن مادون قرمزHC-SR505 قادر به کنترل خودکار خود با حساسیت و قابلیت اطمینان بالا است. به دلیل اندازه فوق العاده کوچک و کار با توان پایین به میزان زیادی در قابلیت تشخیص خودکار حرکت تجهیزات الکترونیکی مختلف، به ویژه محصولات کنترل خودکار تغذیه با باتری، استفاده می­شود. این محصول یک ماژول سنسور PIR است. زمانی که حرکت تشخیص داده می شود خروجی ماژول به مدت 6 تا 12 ثانیه High شده و سپس Low می شود. اگر حرکت در فاصله قابل تشخیص توسط ماژول ادامه داشته باشد، ماژول به طور پیوسته تریگر می شود و خروجی آن تا زمانی که حرکت متوقف شود، High باقی می ماند. وجود لنز پلاستیکی روی سنسور باعث افزایش میدان دید و حفاظت از سنسور می شود. میدان دید این سنسور تقریبا 100 درجه است و این سنسور می تواند حرکت تا فاصله 3 الی 4 متر را تشخیص دهد. ماژول تشخیص حرکت HC-SR505 دارای سه پایه ی تغذیه، زمین و خروجی است که پایه تغذیه و زمین معمولا به ولتاژ 5 ولت متصل می شود. پایه خروجی می تواند به میکروکنترلر یا به طور مستقیم به رله متصل شود. این ماژول به دلیل اندازه کوچک و توان مصرفی کم، کاربرد زیادی دارد. بیشترین کاربرد این ماژول در زمانی است که می خواهیم با تشخیص حرکت، عملی مانند روشن/خاموش شدن لامپ، روشن/خاموش شدن فن، گرفتن عکس و ...انجام دهیم. نوع سنسور : : PIR تعداد پایه : : 3 عدد ولتاژ تغذیه : : 4.5 تا 20 ولت زاویه تشخیص : : 100 درجه فاصله قابل تشخیص: : 3 تا 4 متر زمان تاخیر : : 8 ثانیه قطر لنز سنسور: : 10 میلی متر
