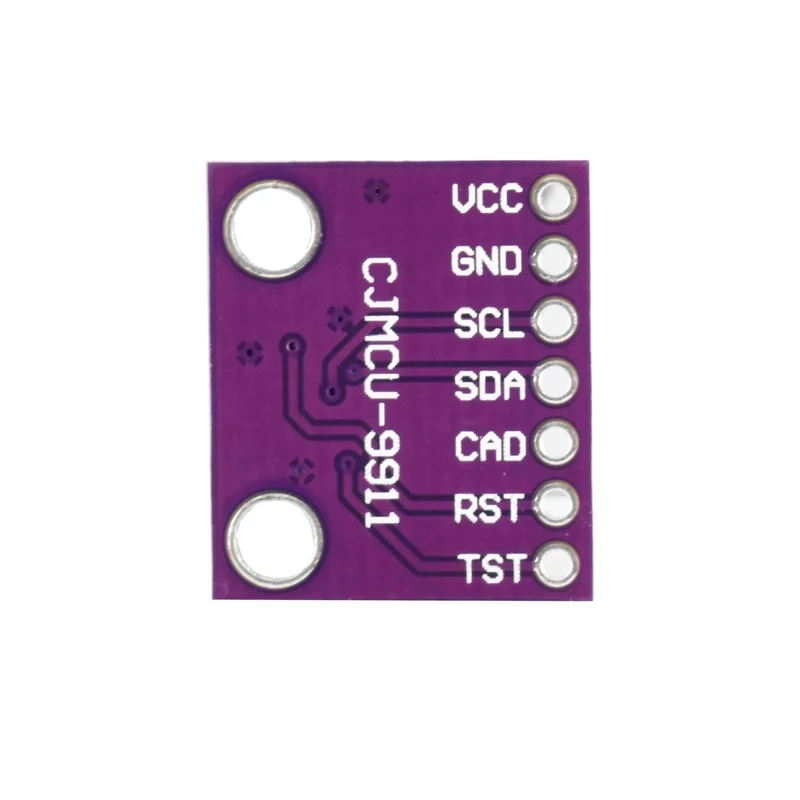

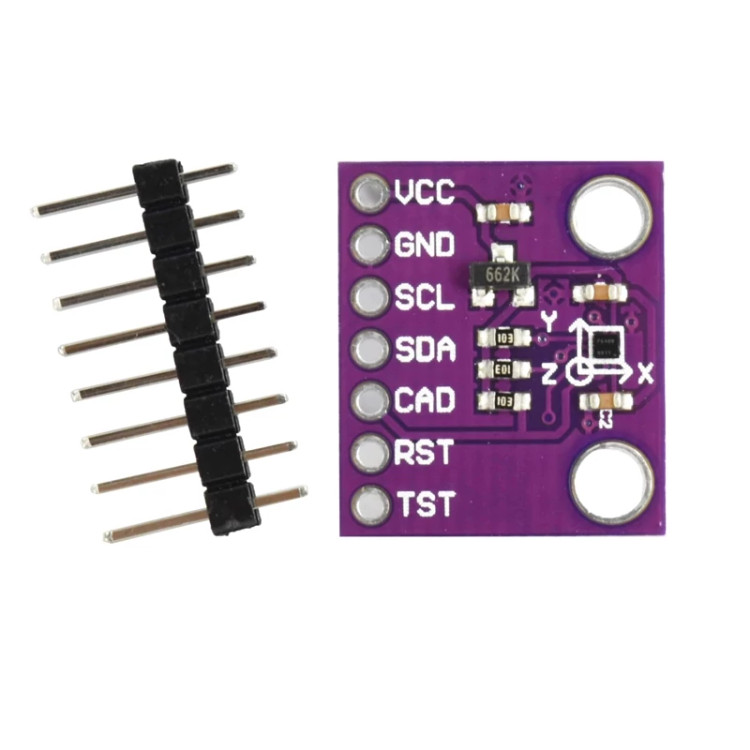

ماژول سنسور اثر هال AK09911C

ماژول سنسور اثر هال AK09911C برای اندازه‌گیری میدان مغناطیسی در سه محور x، y و z استفاده می‌شود. این سنسور از تعدادی بخش مختلف تشکیل شده است که در اندازه‌گیری مغناطیس به کمک همکاری با یکدیگر مشغول به کار می‌شوند. این بخش‌ها شامل مدار درایوینگ، سنسور اثر هال، آمپلی‌فایر، مدار محاسباتی و پردازش، اسیلاتور داخلی و مبدل آنالوگ به دیجیتال 14 بیتی می‌شوند. برای تغذیه این ماژول، ولتاژ مورد نیاز در محدوده 2.4 تا 3.6 ولت قرار دارد. این سنسور توانایی اندازه‌گیری میدان مغناطیسی در محدوده 1.3 گوس تا حداکثر 8 گوس را با دقت 5 میلی‌گوس داراست. سنسور AK09911C از پروتکل ارتباطی i2c برای ارتباط با سایر دستگاه‌ها استفاده می‌کند. این ویژگی به شما امکان اتصال آسان و ارتباط مستقیم با این سنسور را می‌دهد تا بتوانید اطلاعات مغناطیسی سه محوره را برای نیازهای خود بدست آورید. مشخصات ماژول سنسور اثر هال AK09911C : دیتای آنالوگ مگنتومتر داخلی ۱۴ بیت دیتا برای ۳ محور المنت مغناطیسی حساسیت : ۰.۶μT / LSB (typ رابط I۲C دارای مد سریع (۲.۵ MHz) پروتکل ارتباطی I2C زمان اندازه گیری: 8.5 میلی ثانیه محدوده دمای عملیاتی: -30˚C ~ +85˚C تعداد پین: 7 پین Description: CJMCU AK09911C 3-Axis Magnetometer Compass Sensor Module is a high sensitivity magnetic sensor that uses hall sensing technology to detect and measure the three geomagnetic axes. This sensor module is designed based on AK09911 3-axis Electronic Compass chip. This chip is comprised of the magnetic hall sensor, a driving circuit, signal amplifier chain, an arithmetic circuit for processing the signal from each sensor, internal oscillator for clock pulse, 14bit ADC for each axis, serial interfaces of I2C bus interface, This chip is optimized and specialized for city navigation of the cell phone and other portable appliance. This sensor is equipped with an internal magnetic source in order to test itself. This sensor module can operate at 4 operating modes of the power cut-off, single measurement, continuous measurement, self-test and fuse ROM access. While measuring it can detect and measure with 3 different speed of a standard, fast, and high-speed mode (2.5 MHz). This module can be supplied with 2.4V to 3.6V DC to measure both the direction and the magnitude of Earth’s magnetic fields from ±1.3 up to ±8 Gauss with ±5 milligauss accuracy that can achieve 1 to 2-degree accuracy in navigation. This compass module can communicate with microcontroller and Arduino boards trough the I2C communication protocol. Application: Portable device cell phones navigation   Features: Three-axis magnetometer device for Compass application Built-in Analog-to-digital converter magnetometer data 14-bit data for every three axial magnetic components Standard, fast and high-speed mode (2.5 MHz) compatible with Philips I2C specification version 2.1. Chip: AK09911C Working Voltage: +2.4V ~ +3.6V Output Type: Digital Sensitivity: 0.6 uT/LSB Measurement Range: ±4912 uT measurement Time: 8.5ms (Max) Operating Temperatures: -30˚C ~ +85˚C Pin Number: 7 Pin Size: 18.54mm x 16.25mm
