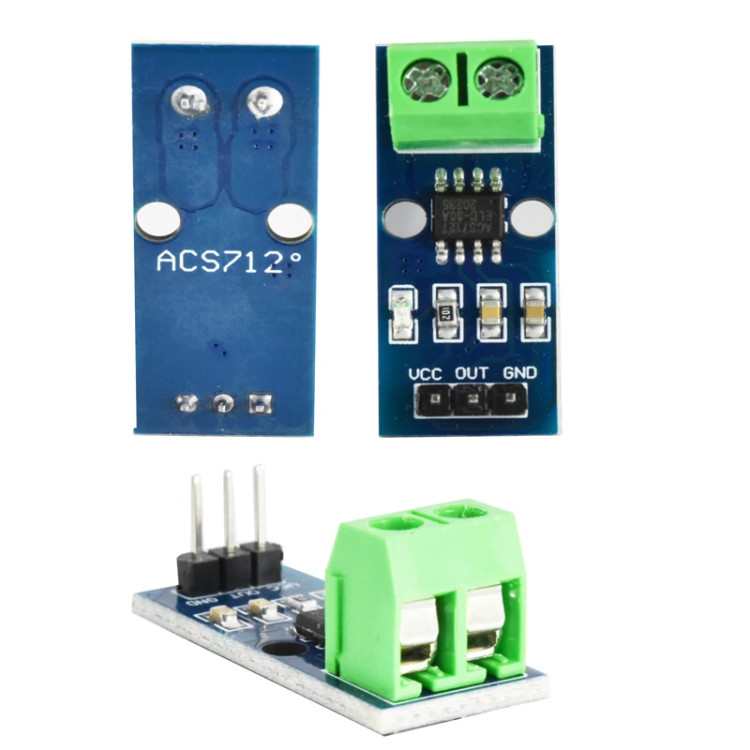

ماژول سنسور جریان 30 آمپر ACS712

ماژول سنسور جریان 30 آمپر ACS712 یک سنسور جریان است که قابلیت اندازه گیری جریان های AC و یا DC را دارد.در ماژول ACS712 از خاصیت اثرهال برای اندازه گیری جریان استفاده می شود. این ماژول قادر است تا حداکثر جریان 30 آمپر را اندازه گیری کند. جریانی که قصد اندازه گیری آن را دارید از ترمینال ماژول عبور دهید با این کار ولتاژ متغیری متناسب با این جریان در خروجی ماژول ایجاد می شود. با آنالیز این ولتاژ از طریق واحد ADC به راحتی می توان میزان جریان عبوری را مشخص کرد. کاربرد  ساخت منابع تغذیه، سیستمهای محافظ و...  مشخصات: ولتاژ تغذیه:4.5 تا 5.5 ولت جریان مصرفی: 10 میلی آمپر مقاومت مسیر جریان:1.2 میلی اهم ولتاژ خروجی:66mv/A Introduction Sensor module for measuring current. Both AC and DC, up to 30A can be measured. The output is a linear voltage between 0 – VCC, centered around VCC/2 at 0A. The load is connected in series to the screw terminal. Specification Dimensions: 31 x 13mm Supply voltage: 5V Sensitivity: 66mV/A Sensor: ACS712ELC-30A-T
