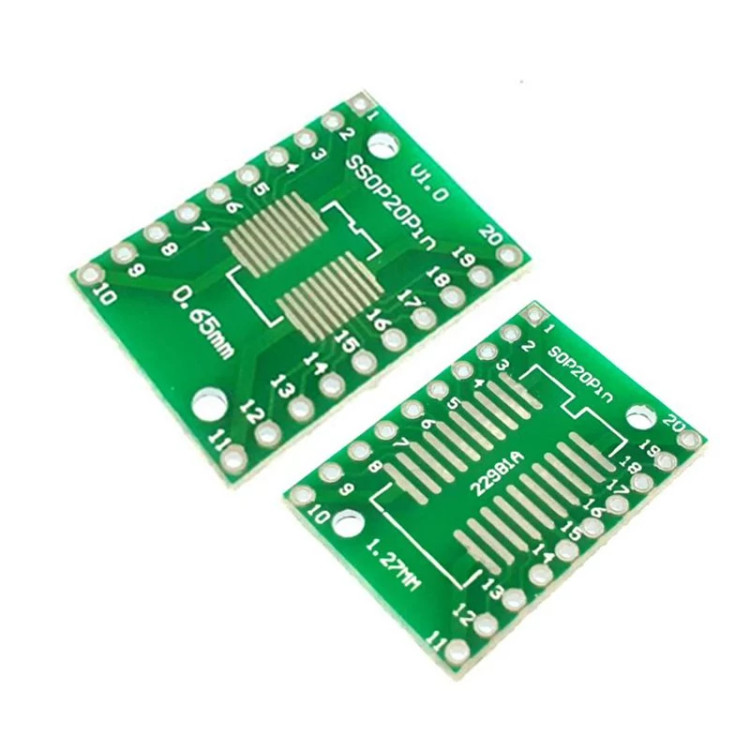

برد تبدیل SMD به DIP پکیج SOP مدل 20 پایه

توضیحات: برد تبدیل SMD به DIP پکیج SOP مدل 20 پایه برای تبدیل پکیج های SOP20، TSSOP20 و SSOP20 به پکیج DIP20 استفاده میشود. این برد دو رو است که در یک طرف آن فاصله پایه ها 1.27 میلیمتر است و برای تبدیل پکیج های SO، SOP و SOIC به DIP با فاصله پایه 2.54 میلیمتر استفاده شود. در طرف دیگر برد فاصله پایه ها 0.65 میلیمتر است که میتواند برای تبدیل بیشتر پکیج های SSOP، TSSOP و MSOP به DIP با فاصله پایه 2.54 میلیمتر استفاده شود. استفاده از آی سی های SMD تنها در بردهای مدار چاپی ممکن است و این به علت نیاز به مونتاژ شدن برای استفاده از پایه های آن هاست. بنابراین برای استفاده در برد های هزار سوراخ نیاز به وجود پایه های DIP برای آن ها داریم. این موضع نه تنها برای برد بورد یا برد های هزار سوراخ صادق است بلکه طراحی پیچیده ی PCB برای این دست آی سی ها به علت پایه های ظریف و نزدیک به هم آن ها میتواند باعث مشکلاتی در طراحی برد و اتصالات به وجود آورد. با استفاده از این برد تبدیل میتوانید پایه های آی سی SMD خود را به راحتی و با فضای مناسب به بیرون برد آورده و راحت تر از تراشه ی مورد نظر خود استفاده کنید. این برد دو رو طراحی شده اند و برای آی سی های با پکیج SOP20 / SSOP20 / TSSOP20 مناسب هستند. سوراخ های نعبیه شده بر روی برد برای پین هدر های سایز 2.54 مناسب هستند. مشخصات فنی: ابعاد: 25.5mm x 18mm PCB دو رو فاصله پایه 1.27mm: SMD و 0.65mm فاصله پایه 2.54mm :DIP
