ماژول رله 8 کانال 12 ولت – Relay Module 12V

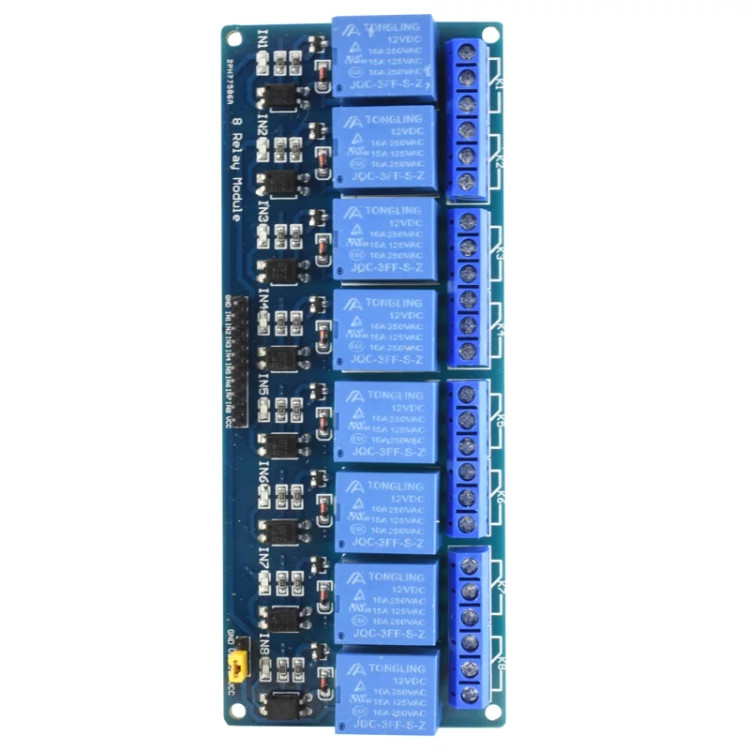

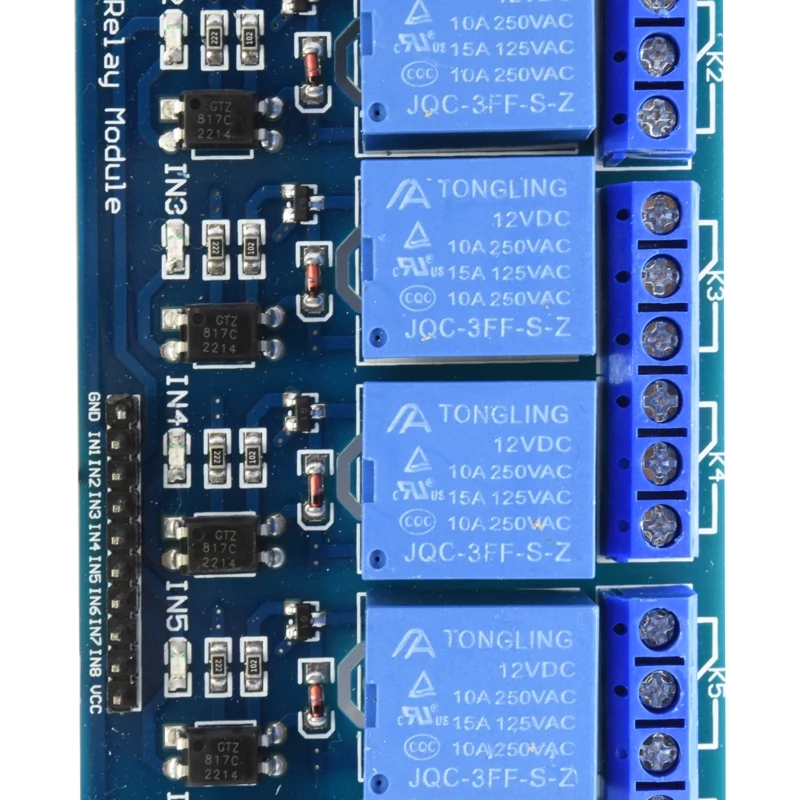

ماژول رله 8 کانال 12 ولت – Relay Module 12V مدل JQC-3FF-S-Z می باشد  . در این ماژول ها رله SSR به معنی Solid State Relay با توان سوئیج کردن فرکانس بالا به کار رفته است. بر روی این ماژول عبارت Low level Trigger نوشته شده است. منظور از این عبارت تحریک شدن رله با ولتاژ صفر می باشد. 12 ولت اساس کار رله SSR کمی متفاوت از رله های معمولی می باشد و برای مصارف خاص تری استفاده می شود. کانال های ورودی این ماژول ها کاملا شبیه به ماژول رله معمولی و دارای ترمینال سه کاناله می باشند.  یکی ولتاژ مثبت و دیگری زمین مدار و یکی دیگر از کانال ها برای ارسال فرمان به رله تعبیه شده است. تفاوت کار در خروجی این ماژول رله با ماژول های معمولی می باشد که در این ماژول ها برخلاف ماژول رله معمولی دو کانال می باشد. به نسبت ماژول رله معمولی این ماژول دارای ابعادی در حدود نصف می باشد. رله که در قالب یک ماژول رله ارائه می‌شود، یک سوئیچ الکتریکی است که می‌تواند با عبور یا عدم عبور جریان، روشن یا خاموش شود و مدار مورد نظر را قطع و وصل کند. ماژول رله به گونه‌ای طراحی شده که با ولتاژ پایین مانند 3٫3 ولت یا 5 ولت آردوینو کنترل شود. روی ماژول‌های رله، مکعبی وجود دارد که تعداد کانال‌های آن را نشان می‌دهد. ماژول های رله با دو کانال، چهار کانال، هشت کانال و بیشتر از آن نیز موجود هستند.تأمین و واردات قطعات هایتک را به ما بسپارید. رله : رله یک سوئیچ الکتریکی است که دو کنتاکت دارد. با جدا شدن این دو کنتاکت، رله مدار باز شده و با تماس این دو، بسته می‌شود و جریان را از خود عبور می‌دهد. برای مثال، رله SRD-05VDC-SL-C دارای سه ترمینال ولتاژ بالای (NC ،C و NO) است که به دستگاهی که می‌خواهیم کنترل کنیم متصل می‌شوند. طرف دیگر سه پایه ولتاژ پایین (زمین، سیگنال و Vcc) دارد که به آردوینو متصل می‌شوند. درون رله یک سوئیچ 120/240 ولت وجود دارد که به یک آهنربای الکتریکی متصل است. وقتی رله سیگنال HIGH را در پین سیگنال دریافت می‌کند، آهنربای الکتریکی شارژ می‌شود و کنتاکت‌های سوئیچ را باز می‌کند یا می‌بندد. رله دو نوع کنتاکت الکتریکی دارد: «در حالت عادی باز» (Normally Open) یا NO و «در حالت عادی بسته» (Normally Closed) یا NC. سیگنالی که استفاده می‌کنید به این بستگی دارد که آیا می‌خواهید سیگنال 5 ولت سوئیچ را روشن یا خاموش کند. در هر دو مورد، جریان تغذیه 120-240 ولت در ترمینال مشترک (C) وارد رله می‌شود. برای استفاده از کنتاکت‌های در حالت عادی باز، از ترمینال NO استفاده کنید. برای استفاده از کنتاکت‌ های در حالت عادی بسته نیز باید از ترمینال NC استفاده شود.
