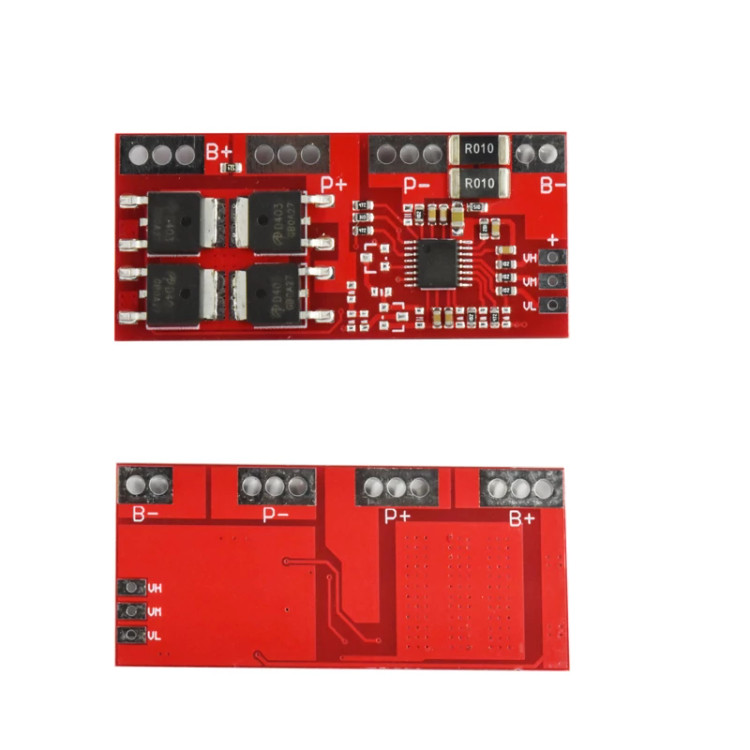

ماژول محافظ شارژ و دشارژ باتری لیتیومی 3 و 4 سل 30 آمپر

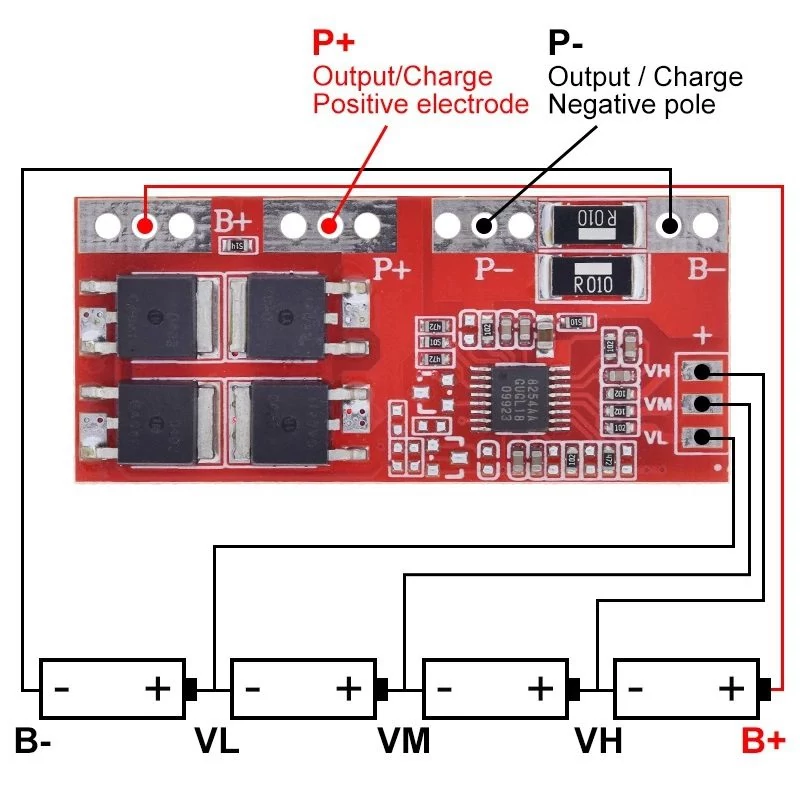

ماژول محافظ شارژ و دشارژ باتری لیتیومی 3 و 4 سل 30 آمپر مناسب محافظت از شارژ افزوده over-discharge در محدوده 2.50±0.08V و اتصال کوتاه و تخلیه باتری جهت 4 استرینگ باتری لیتیوم پلیمری دارای ولتاژهای نامی 14.4V ، 14.8V ، 16.8V و 4 استرینگ پک باطری لیتیومی 18650، فعال سازی خودکار شارژ و قطع شارژ در هنگام نیاز به صورت هوشمند. حداقل ولتاژ مورد نیاز برای سلول های متصل 3.5 تا 4 ولت، ویژگی‌های فنی مدار محافظ شارژ باطری لیتیومی 4 سلول نام ماژول : 4 string lithium battery protection board ولتاژ محافظت در برابر شارژ بیش از اندازه Overcharge detection voltage: 4.25 ±0.025V میزان ولتاژ بیش از اندازه release : 4.15±0.05V محافظت در برابر دشارژ با تشخیص Over-discharge detection voltage: 2.50±0.08V ولتاژ دشارژ بیش از اندازه discharge release : 3.0 0±0.1V میزان جریان کاری استاندارد Overcurrent current: 20-30A شدت جریان در: 15A (natural heat dissipation 10A, heat sink 15A, maximum instantaneous current 30A ) Release condition: The protection condition is automatically restored without activation (optional charger activation) بازه ی دمای کاری / برای دریافت حداکثر آمپر حتما نیاز به نصب هیت سینک خواهد بود Working temperature: - 40~+85 degrees (enhance heat dissipation when the ambient temperature is too high) This protection board can be used as four strings of polymer lithium battery packs with nominal voltages of 14.4V, 14.8V, 16.8V, and four strings of 18650 lithium battery packs as overcharge, over-discharge, short circuit protection, etc. No activation function is required for power applications with high instantaneous current. Inverter applications can avoid false trigger protection and are more convenient to use. This module includes automatic activation function, the protection will be automatically canceled after the protection conditions are restored, without the need for charger activation, which is more convenient to use. برد محافظ برد محافظ یک برد محافظتی است که باتری‌های لیتیوم یون (و باتری‌های لیتیوم پلیمر) را از اتفاقاتی .  مانند اضافه ولتاژ در هنگام شارژ، کاهش ولتاژ در هنگام دشارژ، اتصال کوتاه و افزایش دما محافظت می‌کند. در باتری‌های لیتیوم یون، ولتاژ شارژ (معمولا 4.2 ولت) و ولتاژ دشارژ (معمولا 2.5 ولت) بسیار مورد اهمیت است  . و هرگز نباید سل هر باتری، از محدوده‌ی مجاز خارج شود که برد محافظ باید این کار را برای هر سل از پک باتری انجام دهد . اتصال کوتاه در باتری‌های لیتیوم یون یک اتفاق مضر است و حتی می‌تواند خطرات جبران ناپذیری داشته باشد. برد‌های محافظ معمول در بازار این اتفاق را پیش‌بینی می‌کنند و از بروز آن جلوگیری می‌کنند. اتصال کوتاه باتری‌های لیتیوم یون موجب عبور جریان بسیار زیاد از باتری شده که این اتفاق می‌تواند  . ساختار داخلی باتری را از بین ببرد که بردهای محافظ در کسری از ثانیه باید از وقوع آن جلوگیری کنند.
