ماژول آمپلی فایر TPA3116D2 استریو 2x120W

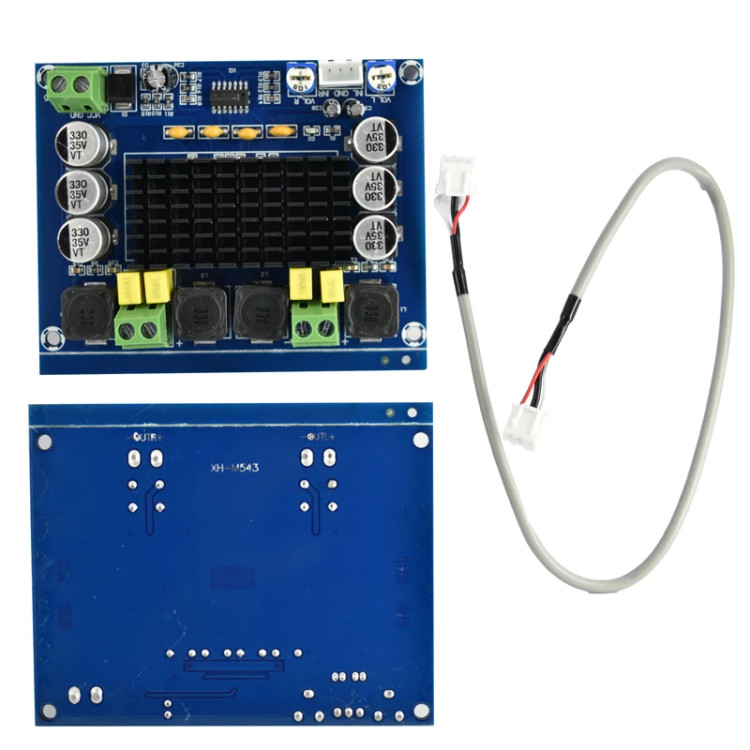

ماژول آمپلی فایر TPA3116D2 استریو 2x120W با وزن 80 گرم و ابعاد  ۹۲x۶۸x۱۶ میلی‌متر  برای اضافه کردن اسپیکر به پروژه های الکترونیکی کاربرد دارند . ماژول امپلی فایر دوبل TPA3116D2 ، دارای کیفیت صدای خروجی بالا ، دارای تراشه ی front-facing بر روی برد برای بالاتر بردن حساسیت صدای خروجی مدار . این ماژول دارای دو کانال استریو است . بر روی برد این آمپلی فایر پتانسیومتر های برای تنظیمات میزان صدای راست و چپ اسپیکر قرار گرفته است . کاربردهای ماژول آمپلی فایر TPA3116D2 استریو 2x120W طراحی و پیاده سازی سیستم های صوتی خودرویی طراحی و پیاده سازی سیستم های اعلام نوبت در اماکن مختلف طراحی و پیاده سازی سیستم های پخش تبلیغات در اماکن تجاری و پاساژها  نکات فنی در راه اندازی ماژول  1- این ماژول آمپلی فایر دارای دو توان خروجی بسته به ولتاژ ورودی است. در این ماژول به ازای ولتاژ 12 ولت، توان خروجی به ازای هر کانال 120 وات و به ازای ولتاژ 24 ولت، توان خروجی به ازای هر کانال 50 وات خواهد بود. 2-  در این ماژول دو پتانسیومتر بر روی آمپلی فایر جهت تنظیم ولوم بلندگوی سمت چپ و سمت راست قرار گرفته شده است. یک ترمینال در پایین برد قرار گرفته شده است که برای اتصال تغذیه می‌باشد. دو ترمینال دیگر در بالای برد در سمت راست و چپ قرار گرفته و جهت اتصال بلندگوی سمت راست و بلندگوی سمت چپ می‌باشد. یک سوکت سه پایه سفید رنگ جهت اتصال به ورودی صدا دستگاه های پخش کننده موسیقی است که به ترتیب دارای 3 پایه INR, INL و GND است. مشخصات: ابعاد :۹۲x۶۸x۱۶ میلی‌متر مدل : XH-M۵۴۳ تراشه : TPA۳۱۱۶D۲ ولتاژ کاری : DC۱۲-۲۶V توان خروجی : ۱۲۰x۲W MAX DC۱۲V, ۲x۵۰W DC۲۴V, ۲x۱۲۰W نرخ تبدیل سیگنال به نویز : ۱۰۰db ابعاد : ۹۲x۶۸x۱۶ میلی‌متر تراشه : TPA۳۱۱۶D۲
