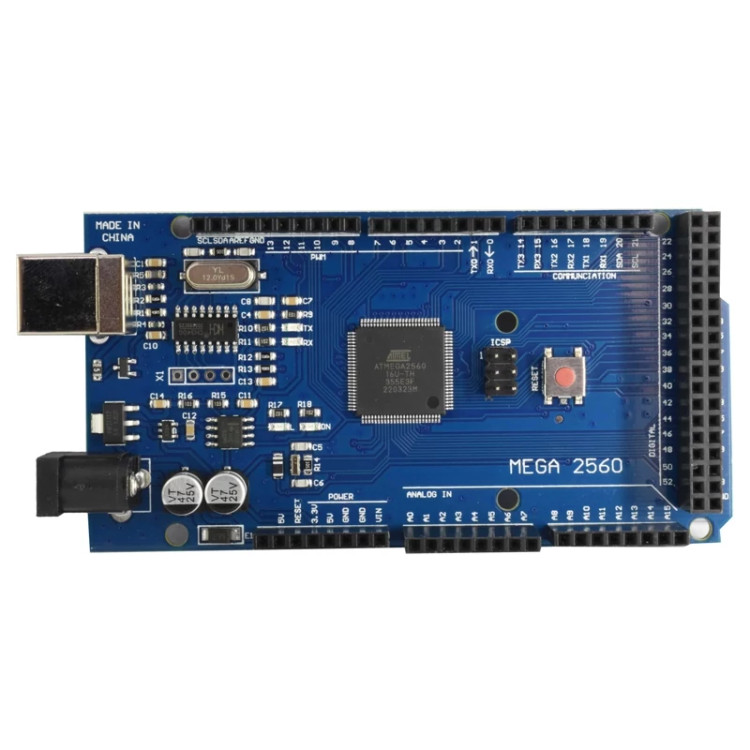

آردوینو مگا 2560 - Arduino MEGA2560 CH340G

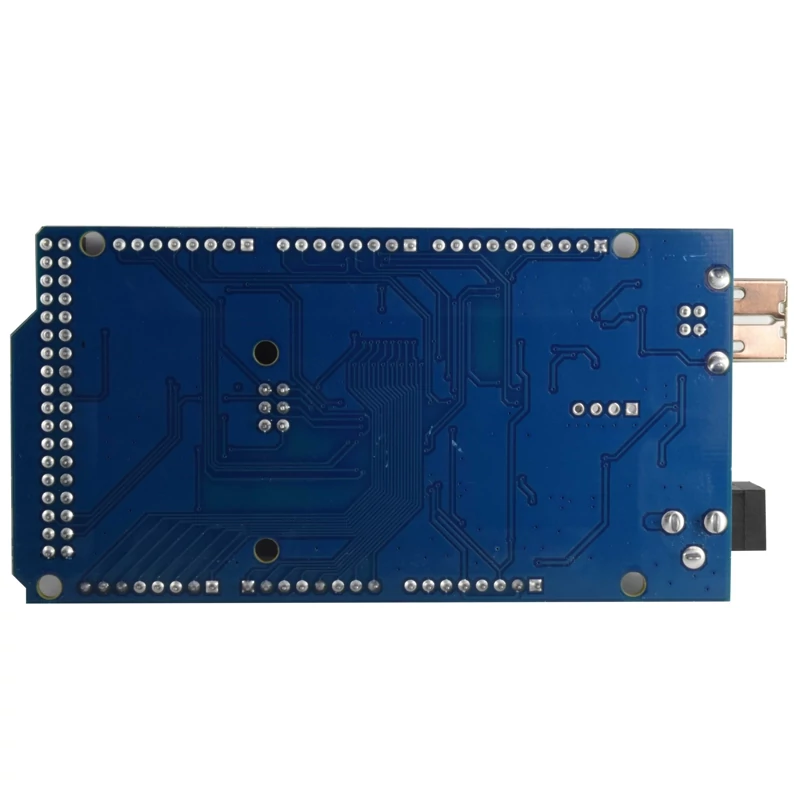

برد آردوینو مگا 2560 - Arduino MEGA2560 CH340G کاملا شبیه به سایر بردهای آردوینو 2560 بوده با این تفاوت که در آن به جای استفاده از ATMEGA16U2 از آی سی CH340G استفاده شده است و در هنگام نصب درایور باید درایور این آی سی نیز بر روی سیستم نصب شود. نرم افزار مربوطه را میتوانید در همین صفحه از قسمت دانلود نرم افزار دریافت کنید. برد آردوینو مگا 2560 از میکروکنترلر Atmega2560 بهره می‌برد. ولتاژ ورودی مورد نیاز برای Arduino Mega2560 برابر با ۵ ولت DC است. این ولتاژ از طریق کابل مبدل شیلد Type B تامین می‌گردد. ولتاژ ورودی پیشنهادی از طریق تغذیه جداگانه بین ۷ تا ۱۲ ولت DC است ولی پیشنهاد میشود ولتاژ بیش از ۹ ولت نباشد. با توجه به اطلاعات گفته شده در دیتاشیت کالا، برای ولتاژ ورودی مقدار مینیموم Min یا همان limit تعریف شده است. این ولتاژ باید بین ۶ تا ۲۰ ولت DC است و نباید از این بازه خارج گردد، در غیر اینصورت به برد آسیب خواهد رسید. برد Arduino MEGA2560 CH340G به ترتیب دارای ۵۴ پایه دیجیتال و ۱۶ پایه آنالوگ است. جریان عبوری از هر یک از پایه های دیجیتال و آنالوگ در حدود ۲۰ میلی آمپر است که باید در هنگام اتصال ماژول به پایه ها به این نکته توجه کرد. همچنین جریان عبوری از پین ۳٫۳ ولت در حدود ۵۰ میلی آمپر است. حافظه فلش مموری Flash Memory برابر با ۲۵۶ کیلوبایت است که ۸ کیلو بایت آن توسط بوت لودر مصرف شده است. حافظه SRAM برابر با ۸KB و حافظه EEPROM برابر با ۴ KB می‌باشد. فرکانس پردازش در آردوینو Mega2560 برابر با ۱۶MHz است. پایه ۱۳ ال ای دی داخلی برد است که می‌توانید با کدنویسی به ال ای دی قرار گرفته شده بر روی برد فرمان دهید. کاربرد های آردوینو مگا 2560 : ساخت انواع پروژه های پردازشی با فرکانس پایین راه اندازی انواع سنسور ها و ماژول ها راه اندازی انواع پروژه های دانشجویی و صنعتی مشخصات فنی آردوینو مگا 2560 با تراشه CH340G : میکروکنترلر : Atmega2560 ولتاژ کار ی : 5V ولتاژ ورودی : 6-20 V پین های دیجیتال ورودی/خروجی : 54 پین های آنالوگ ورودی : 16 جریان دی سی هر پین : 40mA جریان دی سی پین 3.3 ولتی : 50mA حافظه SRAM  : مقدار 8 کیلو بایت حافظه EEPROM : مقدار 4 کیلو بایت فرکانس کاری : 16MHz نوع برد : : Arduino MEGA2560 CH340G نوع پردازنده : : ATmega2560 محدوده ولتاژ ورودی : : 7 تا 12 ولت ولتاژ کاری : : 5 ولت فرکانس کاری : : 16 مگا هرتز
