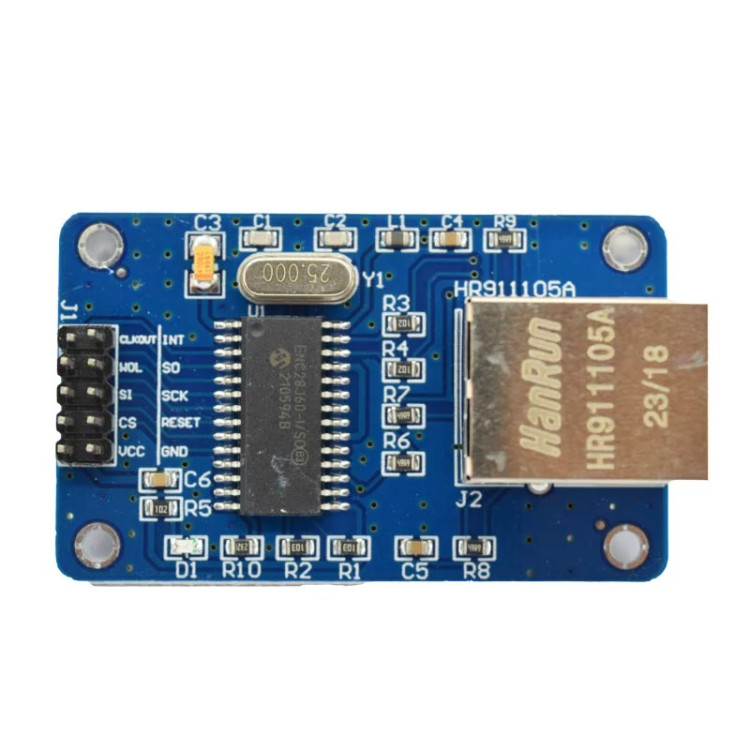

ماژول شبکه ENC28J60: ارتباط اینترنتی این روزها جزوی از ملزومات زندگی ما شده است. این موضوع به قدری مهم بوده که نبود اینرتنت همانند قطع شدن جریان برق، می تواند زندگی را فلج کند. در کنار همین موضوع است که این روزها واژه اینترنت اشیا را می شنویم. در این حوزه، تمامی اشیا مانند لامپ، گلدان، یخچال و.... دارای هویت دیجیتال می شوند. جهت اتصال این وسایل به اینترنت، علاوه بر بردهای پردازشی نظیر آردوینو، نیاز به ماژول های مخابراتی هم داریم. یکی از این ماژول ها، ماژول اترنت شبکه لن است. ماژول ENC28J60 یک ماژول شبکه است که از طریق رابط SPI به میکروکنترلرها و میکروپروسسورها متصل می‌شود. این ماژول مبتنی بر تکنولوژی Ethernet بوده و قادر به برقراری ارتباط با شبکه‌های Ethernet با سرعت 10/100 مگابیت بر ثانیه است. با استفاده از این ماژول، می‌توان برنامه‌هایی را که باید با شبکه ارتباط برقرار کنند، مانند برنامه‌های کنترل دستگاه‌ها، ارسال اطلاعات به سرور و ... پیاده‌سازی کرد. همچنین، این ماژول قابلیت برقراری ارتباط با شبکه‌های TCP/IP و برنامه‌هایی که بر اساس این پروتکل‌ها کار می‌کنند را داراست. کمی درباره تراشه ENC28J60 تراشه ENC28J60 یک کنترلر شبکه است که برای ارتباط با شبکه‌های Ethernet با استفاده از رابط SPI طراحی شده است. این تراشه از پروتکل‌های Ethernet و TCP/IP پشتیبانی می‌کند. تراشه ENC28J60 شامل یک واحد MAC، یک واحد PHY و یک واحد برنامه‌نویسی (Firmware) است. واحد MAC برای مدیریت کنترل دسترسی به وسایل شبکه و پیاده‌سازی پروتکل‌های Ethernet و ARP و ICMP و UDP و TCP استفاده می‌شود. واحد PHY برای انتقال داده‌ها بین تراشه و خطوط ارتباطی شبکه، مانند کابل‌های اترنت و RJ45 و کارت شبکه استفاده می‌شود. همچنین، واحد برنامه‌نویسی (Firmware) برای تنظیم و کنترل تراشه ENC28J60 استفاده می‌شود. تراشه ENC28J60 دارای پین‌های مختلفی است که برای اتصال به میکروکنترلرها و میکروپروسسورها به کار می‌روند. این پین‌ها شامل پین‌های رابط SPI برای ارتباط با میکروکنترلر، پین‌های برق و پین‌های ارتباطی با شبکه هستند. در کل، تراشه ENC28J60 یک تراشه قدرتمند و کارآمد برای پیاده‌سازی ارتباط با شبکه‌های Ethernet است که با استفاده از رابط SPI و پشتیبانی از پروتکل‌های Ethernet و TCP/IP، می‌تواند برای بسیاری از کاربردهای شبکه‌ای مورد استفاده قرار گیرد. مشخصات فنی ماژول اترنت شبکه ENC28J60 پشتیبانی از پروتکل‌های شبکه: این ماژول از پروتکل‌های Ethernet، ARP، IP، ICMP، UDP، TCP و PPPoE پشتیبانی می‌کند. پشتیبانی از سرعت انتقال داده‌ها: این ماژول قادر به انتقال داده‌ها با سرعت 10/100 مگابیت بر ثانیه است. پشتیبانی از رابط SPI: این ماژول با استفاده از رابط SPI به میکروکنترلرها و میکروپروسسورها متصل می‌شود. ابعاد کوچک: اندازه کوچک این ماژول به ارتباط آسان با دیگر قطعات در مدارهای الکترونیکی کمک می‌کند. پشتیبانی از حالت Half-duplex: این ماژول فقط حالت Half-duplex را پشتیبانی می‌کند. حافظه داخلی: این ماژول دارای حافظه داخلی 8 کیلوبایتی برای برنامه‌نویسی است. اتصال به شبکه با کابل RJ45: این ماژول با استفاده از کابل RJ45 به شبکه متصل می‌شود. تغذیه 5 ولت: این ماژول با منابع تغذیه 5 ولت کار می‌کند. دمای کارکرد: دمای کارکرد این ماژول بین -40 درجه تا 85 درجه سانتی‌گراد است. در کل، ماژول ENC28J60 یک ماژول شبکه کوچک و کارآمد است که با پشتیبانی از پروتکل‌های Ethernet و TCP/IP، واحد MAC و PHY و رابط SPI، برای برقراری ارتباط با شبکه‌های Ethernet قابل استفاده است. بررسی پایه‌های PinOut ماژول شبکه ENC28J60 ماژول ENC28J60 دارای یک رابط SPI برای ارتباط با میکروکنترلر یا میکروپروسسور است. پایه‌های این ماژول به صورت زیر هستند: VCC: منبع تغذیه 3.3 ولت برای ماژول GND: مرجع تغذیه ماژول CS: پایه انتخاب تراشه برای ارتباط با میکروکنترلر یا میکروپروسسور SI: پایه ورودی داده SPI برای ارسال داده‌ها به ماژول SO: پایه خروجی داده SPI برای دریافت داده‌های ارسال شده توسط ماژول SCK: پایه ساعت SPI برای هماهنگی انتقال داده‌ها با میکروکنترلر یا میکروپروسسور INT: خروجی تخصیصی برای سیگنال اعلان از طریق اینتراپت به میکروکنترلر یا میکروپروسسور WOL: ورودی تخصیصی برای فعال‌سازی Wake-On-LAN RES: ورودی تخصیصی برای بازنشانی ماژول ENC28J60 RST: ورودی تخصیصی برای بازنشانی خارجی
