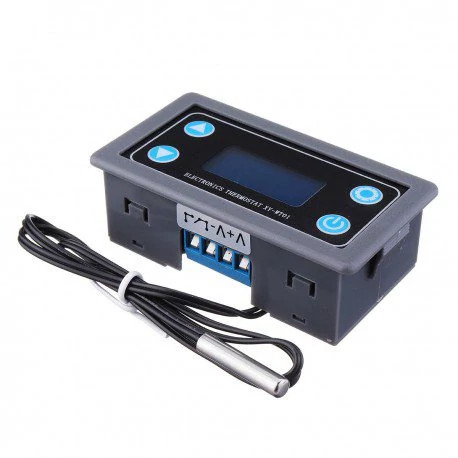

ترموستات دیجیتال دما XY-WT01 روپانلی با نمایشگر ال ای دی

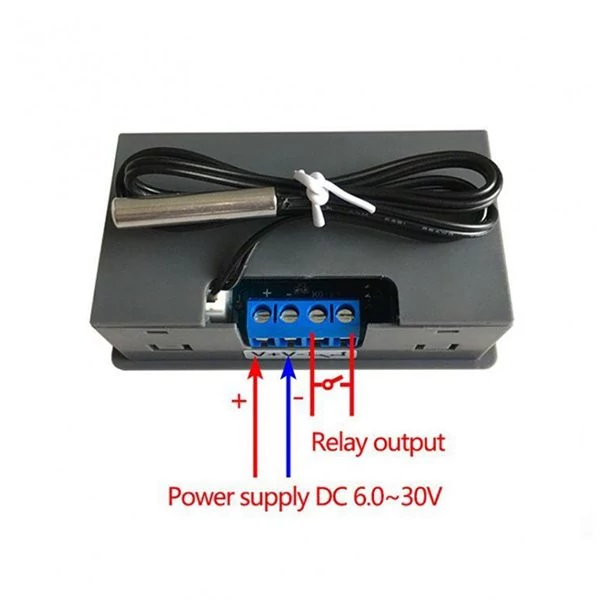

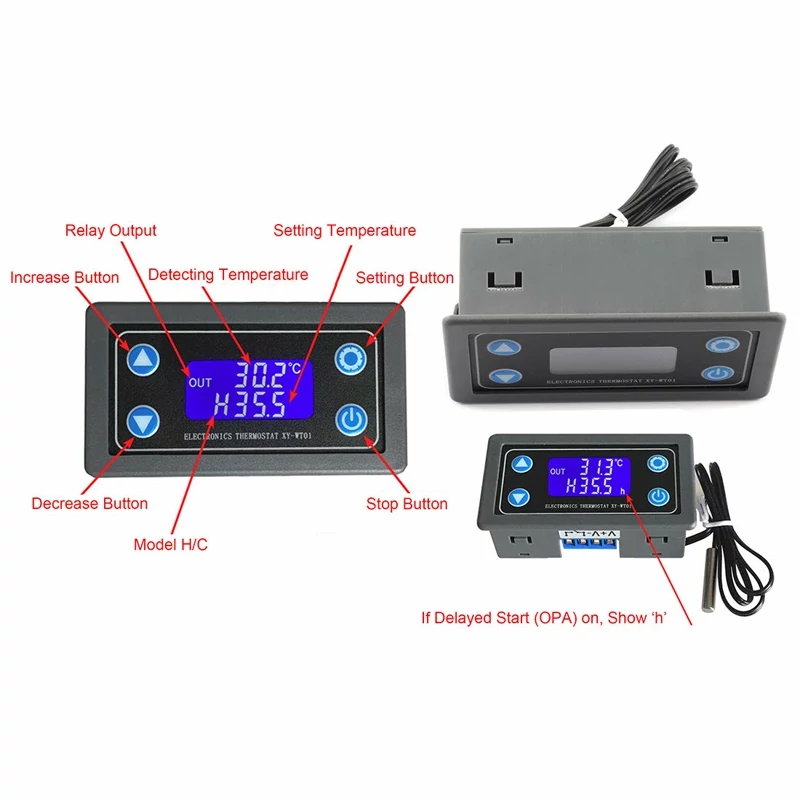

ترموستات دیجیتال دما XY-WT01 ، یک ماژول کنترل دما بسیار کاربردی و دقیق است. به کمک این ماژول می توانید دمای محیط را به آسانی کنترل نمایید. بر روی این ماژول کلیدهایی جهت تنظیم حالت کاری و یک رله جهت فعال سازی در دمای تنظیم شده توسط کاربر، قرار گرفته است. این ماژول دارای دو مد سرماساز و گرماساز بوده که از طریق کلیدهای روی دستگاه، این مدها قابل تنظیم هستند. این ماژول جهت اندازه گیری دما، از سنسور دقیق وکاربردی NTC-10K B3950 بهره برده که قادر به اندازه گیری دما در بازه 50- الی 110 درجه سانتی گراد است. ترموستات دیجیتال دما XY-WT01 مجهز به سنسور با طول سیم 50 سانتی متر می باشد که میتوان با استفاده از آن دمای محیط و یا دمای مایع را اندازی گیری نمود. انواع مدلهای ترموستات و نمایشگر دما را می توانید از فروشگاه ولتاتک خرید نمایید. کاربردهای ترموستات دیجیتال دما XY-WT01 : کنترل دما در سالن ها کنترل هوشمند دمای آب هوشمند سازی و کنترل دما در گلخانه ها کنترل دما در محیط های اداری و خانگی کنترل هوشمند دمای غذا در اجاق گاز ها و فرهای هوشمند الزامات و نکات فنی در راه اندازی ترموستات دیجیتال XY-WT01 : یکی از پارامترهای تاثیر گذار در صحت عملکر سیستم های دیجیتال، نحوه تامین تغذیه آن هاست. ماژول ترموستات دیجیتال XY-WT01، دارای بازه تغذیه 6 الی 30 ولتDC است. این تغذیه از طریق ترمینال پیچی قرار گرفته بر روی دستگاه، تامین می گردد. به منظور تغذیه این ماژول از طریق ترمینال، می توانید از یک منبع تغذیه پایدار و مناسب جهت راه اندازی ماژول استفاده نمایید. همچنین در اتصال پلاریته تغذیه به ماژول ترموستات دیجیتال، دقت نظر لازم اعمال گردد. نحوه کار با ترموستات دیجیتال دما XY-WT01 : مد H :  در صورتی که دمای اندازه گیری شده کوچکتر از دمای تعیین شده باشد رله وصل می شود. مد C : در صورتی که دمای اندازه گیری شده بیشتر از دمای تعیین شده باشد رله وصل می شود. ALA : در صورتی که دمای اندازه گیری شده از دمای آلارم تعیین شده تجاوز کند چراغ شروع به چشمک زدن می کند و بازر به صدا در می آید. OPH : برای ایجاد تاخیر در تغییر وضعیت رله از این گزینه استفاده می شود به طوری که در هر تغییر وضعیت، رله به مدت زمان تعیین شده تاخیر در تغییر وضعیت رله ایجاد می شود. OFE : ماژول ترموستات دیجیتال دما XY-WT01 دارای تابع تصحیح می باشد که بعد از مدتی مقدار واقعی دما با مجموع دمای اندازه گیری شده با مقدار کالیبراسیون برابر می باشد. برای بازگردانی تنظیمات ماژول به تنظیمات کارخانه کلید SET را به مدت 5 ثانیه فشار دهید. پشتیبانی از ارتباط سریال UART برای برنامه ریزی و تنظیم پارامتر با بادریت 9600 و طول داده 8 بیتی و 1 بیت پایان. برای تنظیمات پارامترهای مورد نیاز در این ماژول با زدن دکمه تنظیمات پارامتر مورد نظر به صورت چشمک زن در می آید. اولین پارامتر، مد کاری ماژول می باشد که یا در مد Cooling  و یا در مد Heating کار می کند. مد Cooling برای کنترل سیستم های سرمایشی استفاده می شود که با C نشان داده می شود. مد Heating برای کنترل هیتر استفاده می شود که با H نشان داده می شود. پارامتر بعدی تنظیمات هیسترزیس می باشد که میزان حساسیت ماژول را تعیین می کند و مقدار این پارامتر تعیین کننده تغییرات خروجی نسبت به دمای مورد نظر است. پارامتر آخر تعیین دمای تحریک می باشد که با تنظیم این پارامتر نسبت به مد کاری تعیین شده ماژول در این دما تغییر وضعیت می دهد.
