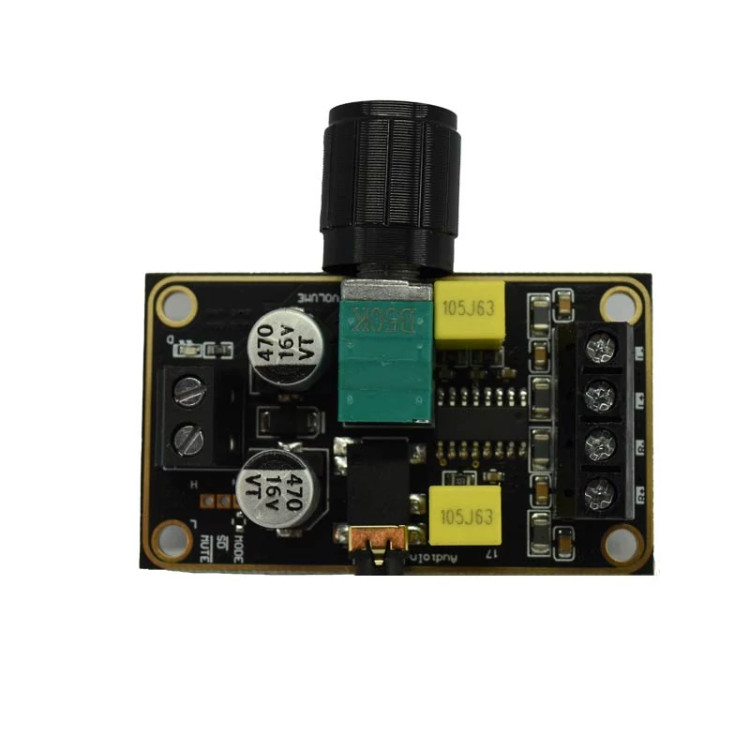

ماژول آمپلی فایر 10وات کلاس D با تراشه PAM8406

ماژول آمپلی فایر 10وات کلاس D با تراشه PAM8406 که اشاره کردید، یک ماژول تقویت‌کننده صدای دیجیتالی کلاس D است. این تقویت‌کننده برای تقویت سیگنال‌های صدا با توان خروجی 5 وات برای هر کانال طراحی شده است. این ماژول با ولتاژ 5 ولت عمل می‌کند که آن را مناسب برای برنامه‌های صوتی با توان پایین می‌سازد.ماژول تقویت‌کننده PAM8406 از تکنولوژی تقویت دیجیتالی به نام کلاس D استفاده می‌کند. تقویت‌کننده‌های کلاس D به خاطر کارایی بالا و اندازه کوچک خود معروف هستند و برای دستگاه‌های صوتی قابل حمل، پروژه‌های صوتی DIY و برنامه‌های دیگری که فضای کوچک و کارایی مصرف برق مهم است، محبوب هستند.این ماژول دارای دو کانال است که امکان خروجی صدای استریو را فراهم می‌کند. هر کانال می‌تواند تا 5 وات توان خروجی ارائه دهد و مجموع توان خروجی 10 وات (5Wx2) را فراهم می‌کند که برای راندن بلندگوهای کوچک یا هدفون‌ها مناسب است.برای استفاده از ماژول تقویت‌کننده، به طور معمول، باید یک منبع صدا مانند یک تلفن همراه یا پخش‌کننده MP3 را به سرریزهای ورودی ماژول متصل کنید. سپس ماژول سیگنال صدا را تقویت کرده و آن را از طریق سرریزهای بلندگو خروجی می‌دهد.  ویژگی ها: نوع تقویت‌کننده: کلاس D توان خروجی: 5 وات برای هر کانال (5Wx2) ولتاژ تغذیه: 5 ولت توان ورودی: 2.5 وات حداکثر ولتاژ ورودی: 5.5 ولت مقاومت خروجی: 8 اهم توان کاری: 90٪ نسبت سیگنال به نویز (SNR): بیش از 90 دسی‌بل فرکانس پاسخگویی: 20Hz تا 20kHz ابعاد ماژول: 30mmx25mm  روش تنظیم : ابتدا، به ماژول تغذیه 5 ولت پایدار و قابل اعتماد وصل کنید. معمولاً دو پایه ورودی برق در ماژول وجود دارد که به منبع تغذیه وصل می‌شوند.یک منبع صوتی، مانند یک تلفن همراه یا پخش‌کننده MP3، را به سرریزهای ورودی ماژول متصل کنید. در اینجا باید اطمینان حاصل کنید که سیگنال صوتی به درستی وارد سرریزهای ورودی شده است.اتصال بلندگوها به سرریزهای خروجی ماژول را برقرار کنید. از مراعات کنید که بلندگوها به درستی با سیم‌های خروجی اتصال یابند و همچنین متوجه شوید که هماهنگی امپدانس بلندگو با ماژول صورت گرفته است (به عنوان مثال، اگر مقاومت خروجی ماژول 8 اهم است، بلندگوها نیز باید 8 اهم باشند). در صورت نیاز، می‌توانید با استفاده از یک مقاومت پتانسیومتر (potentiometer)، حجم صوت را تنظیم کنید. برای این کار، می‌توانید مقاومت پتانسیومتر را در مسیر سیگنال بین منبع صوتی و سرریزهای ورودی ماژول قرار دهید.
