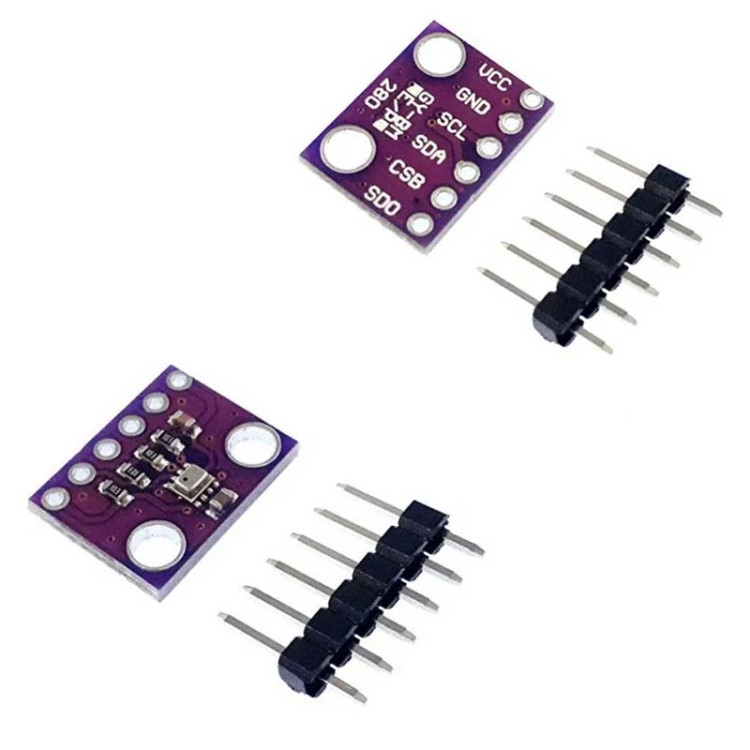

ماژول سنسور فشار بارومتریک BMP280 مدل 3.3V

ماژول سنسور فشار بارومتریک BMP280 مدل 3.3V ، یک ماژول حسگر محیطی با دقت بالا است که فشار و دمای اتمسفر را اندازه گیری می کند. این ماژول مبتنی بر سنسور فشار سنج BMP280 می باشد و می تواند فشار را در محدوده 300 تا 1100 هکتو پاسکال با دقت 1± هکتو و دما را در محدوده 40- الی 85 درجه سانتی گراد با دقت 1± درجه اندازه بگیرد. لازم به ذکر است که محدوده دمای قابل اندازه گیری این سنسور و محدوده دمای عملکرد آن یکسان است. از آن جایی که مقدار فشار با تغییر ارتفاع تغییر می کند، سنسور BMP280 می تواند ارتفاع را نیز با دقت 1± متر اندازه گیری کند. ماژول فشار سنج BMP280، از هر دو پروتکل ارتباطی I2C و SPI پشتیبانی می کند. این سنور مبتنی بر تکنولوژی MEMS (Micro-Electro-Mechanical Systems) می باشد. به همین دلیل می تواند تغییرات ناگهانی فشار و دما را تشخیص دهد. سنسور فشار سنج بارومتریکBMP280، از قبل کالیبره شده است. بنابراین، بلافاصله بعد از تامین تغذیه قادر است شروع به اندازه گیری دما و فشار کند و برای کالیبراسیون یا عملکرد، به اجزای اضافی نیاز ندارد. ولتاژ عملیاتی این ماژول سنسور در محدوده 3.3 الی 5 ولت قرار دارد. این ماژول، رگولاتور تنظیم کننده و مبدل سطح ولتاژ ندارد. بنابراین، برای اتصال این ماژول به دستگاه هایی که ولتاژ کاری آن ها در محدوده 3.3 الی 5 ولت نیست، به یک رگولاتور تنظیم کننده و مبدل سطح ولتاژ نیاز خواهید داشت. ماژول سنسور فشار بارومتریک BMP280، دارای 6 پین می باشد ک به جز پایه های VCC و GND بقیه پایه ها دیجیتال می باشند. پایه های VCC و GND جهت تامین تغذیه ماژول به کار می روند که به ترتیب به منبع تغذیه با ولتاژ 3.3 یا 5 ولت و زمین متصل می شوند. پایه SCL، پین کلاک سریال برای رابط I2C است. پایه SDA، پین داده سریال برای رابط I2C است. از طریق این پین تبادل اطلاعات بین ماژول و میکروکنترلر انجام می شود. پایه CSB، پین انتخاب میکرو برای ارتباط I2C یا SPI است. زمانی که این پین بدون اتصال یا متصل به زمین باشد، رابط SPI را انتخاب می کند و هنگامی که این پین به VCC متصل شود و وضعیت آن از LOW به HIGH تغییر کند، رابط I2C را انتخاب خواهد کرد. پایه SDO، پین خروجی داده سریال است که مقدار خروجی را ارسال می کند. همچنین از طریق این پین می توانید آدرس I2C ماژول را تغییر دهید. آدرس I2C ماژول به‌طور پیش‌فرض 0x76 می‌باشد (یعنی زمانی که پین SDO بدون اتصال رها شده باشد) که برای تغییر آن به 0x77 لازم است پایه SDO را به VCC (معمولا منبع تغذیه با ولتاژ 3.3 ولت) متصل کنید. مشخصات: وزن : 1/35 گرم طول : 14.4 mm عرض : 11.4 mm پروتکل ارتباطی : SPI , I2C رزولوشن فشار :1 hpa محدوده دمای کاری : -40~85 °C محدوده ولتاژ تغذیه : 5~3.3 V حداکثر جریان مصرفی : 1.12 mA محدوده فشار قابل اندازه گیری :300~1100 hpa
