ماژول نمایشگر میزان شارژ باتری لیتیومی 1 تا 8 سل آبی

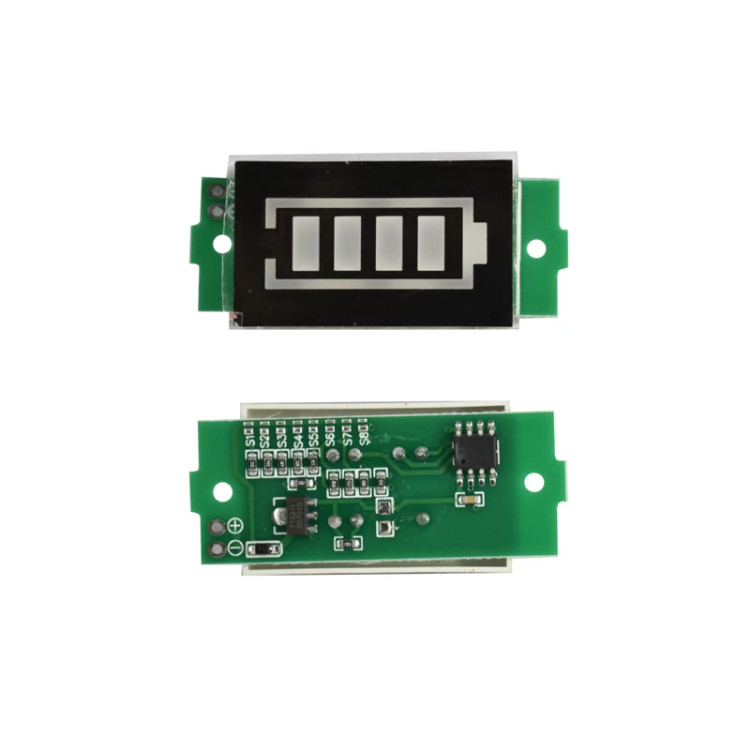

ماژول نمایشگر میزان شارژ باتری لیتیومی 1 تا 8 سل آبی در واقع یک ولت متر گرافیکی می باشند که برای نمایش سطح شارژ باتری های لیتومی به صورت گرافیکی مورد استفاده قرار می گیرد. این محصول یک ماژول نمایش سطح شارژ مخصوص باتری های لیتیومی 1 سل تا 8 سل میباشد. برای مشخص کردن تعداد سل های باتری لیتیومی پدهایی روی ماژول قرار داده شده است. برای باتری با یک تعداد سل مشخص باید پدهای مربوط به آن را لحیم کرده و میزان شارژ باتری را روی نمایشگر مشاهده کنید. برای مثال اگر باتری لیتیومی شما 3 سل است باید پدهای مربوط به S3 را لحیم کنید تا میزان شارژ باتری به درستی روی نمایشگر نشان داده شود.  رنگ علامت باتری قرمز و رنگ بلوک های نشانگر میزان شارژ آبی می باشد . برای اتصال باتری به ماژول دو پد بر روی ماژول قرار داده شده . پدی که با علامت مثبت مشخص شده به مثبت باتری و پدی که با علامت منفی مشخص شده به منفی باتری متصل می شود . میزان شارژ ماژول باتری به ازای روشن شدن هر بلوک به صورت زیر است : 25% : به ازای روشن شدن یک بلوک ال ای دی و ولتاژ باتری در این حالت برابر است با N*3.3V.  50% : به ازای روشن شدن دو بلوک ال ای دی و ولتاژ باتری در این حالت برابر است با N*3.5V.  75% : به ازای روشن شدن سه بلوک ال ای دی و ولتاژ باتری در این حالت برابر است با N*3.7V.  100% : به ازای روشن شدن چهار بلوک ال ای دی و ولتاژ باتری در این حالت برابر است با N*3.9V. و N در روابط بالا تعداد سل باتری هاست که ماژول برای آنها طراحی شده و برای این محصول N میتواند از 1 تا 8 باشد. زمانی که شارژ باتری از N*3.3 کمتر باشد تمام بلوک های ال ای دی خاموش می شود  و باتری نیازمند شارژ است. مشخصات فنی ماژول : مناسب برای باتری لیتیومی 1 تا 8 سل حداقل ولتاژ قابل نمایش : 3.3 ولت حداکثر ولتاژ قابل نمایش 31.2 ولت رنگ سگمنت میزان شارژ : آبی رنگ سگمنت علامت باتری : آبی ابعاد نمایشگر : 31.4mmx20mm
