ماژول تاچ خازنی TTP223 مینی - Touch Sensor TTP223

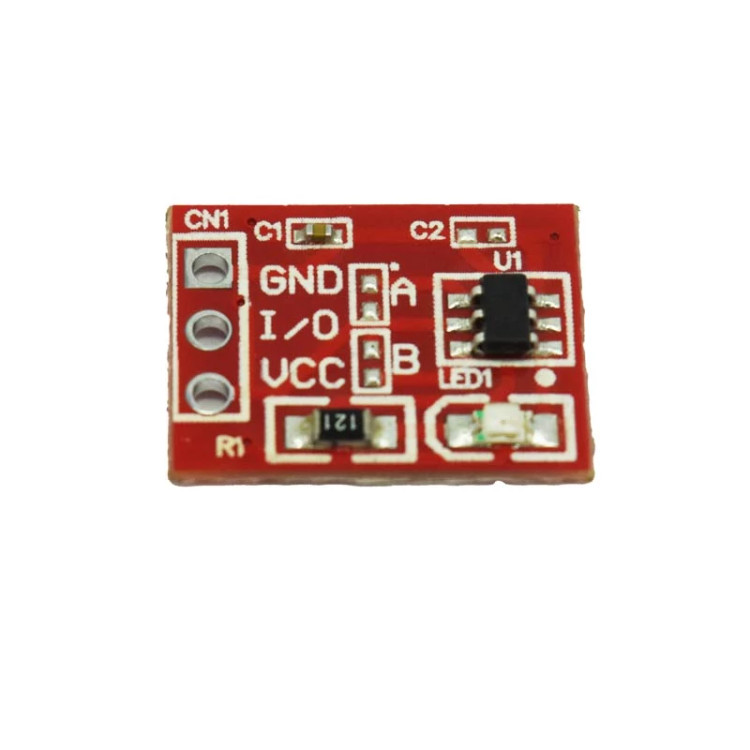

ماژول تاچ خازنی TTP223 مینی - Touch Sensor TTP223 یکی از بهترین تراشه های موجود در بازار برای کار در این حوزه میباشد. تراشه این ماژول اورجینال بوده و ساخت شرکت  HOLTEK می باشد که به صورت تخصصی در زمینه قطعات تاچ لمسی فعالیت میکند. ماژول تاچ خازنی TTP223 یک ماژول و برد کامل است که از سنسور لمسی TTP 223 در آن استفاده شده است . این ماژول جایگزین بسیار مناسبی برای کلید های فیزیکی و قدیمی دو حالته و یا چند حالته می باشد. از ویژگی  های کلی این ماژول می توان به بازه ولتاژی ورودی 2.5 تا 5.5 ولت به صورت DC و اشاره کرد . ماژول تاچ خازنی دارای ۳ پایه جداگانه می باشد. دوتا از پایه ها به عنوان VCC و GND در نظر گرفته شده اند و پایه سوم نیز پایه سیگنال این ماژول می باشد. ماژول Touch Sensor TTP223 به هنگام لمس صفحه پشت فیبر 4 حالت خروجی دارد که با لحیم کردن نقاط A و B بر روی برد تغییر میکند و این حالتها عبارت اند از : (اتصال A و B هر دو قطع) خروجی 1 منطقی لحظه ای (اتصال A و B هر دو وصل) خروجی 0 منطقی toggle (اتصال A وصل و B قطع) خروجی 0 منطقی لحظه ای (اتصال A قطع و B وصل) خروجی 1 منطقی toggle مشخصات فنی ماژول تاچ خازنی TTP223 : مد های کاری : toggle یا سوئیچ تغذیه : 2.5V-5.5V مد تریگر : 1:Short – 0:Long جریان کاری : 13uA Max حساسیت قابل تنظیم پدها  جریان : حداکثر 1.5 تا 3 میکرو آمپر زمان پاسخ گویی: حداکثر 220 میلی ثانیه حالت توان پایین در تغذیه ی 3 ولت نوع برد : : ماژول تاچ خازنی TTP223 نوع نصب : : DIP تعداد پایه ها : : 3 عدد ولتاژ کاری : : 2.5 تا 5 ولت جریان مصرفی : : حداکثر 13 میکرو آمپر
