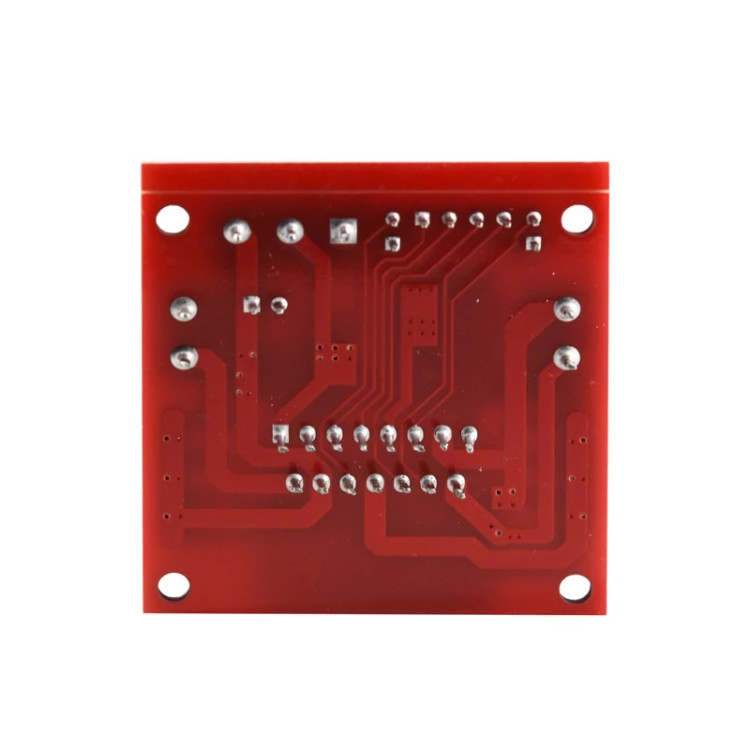

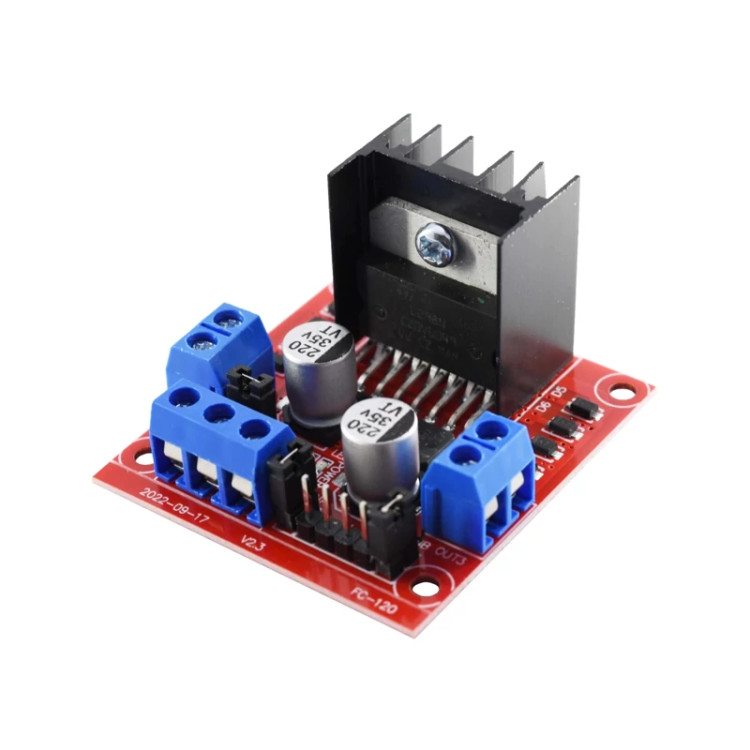

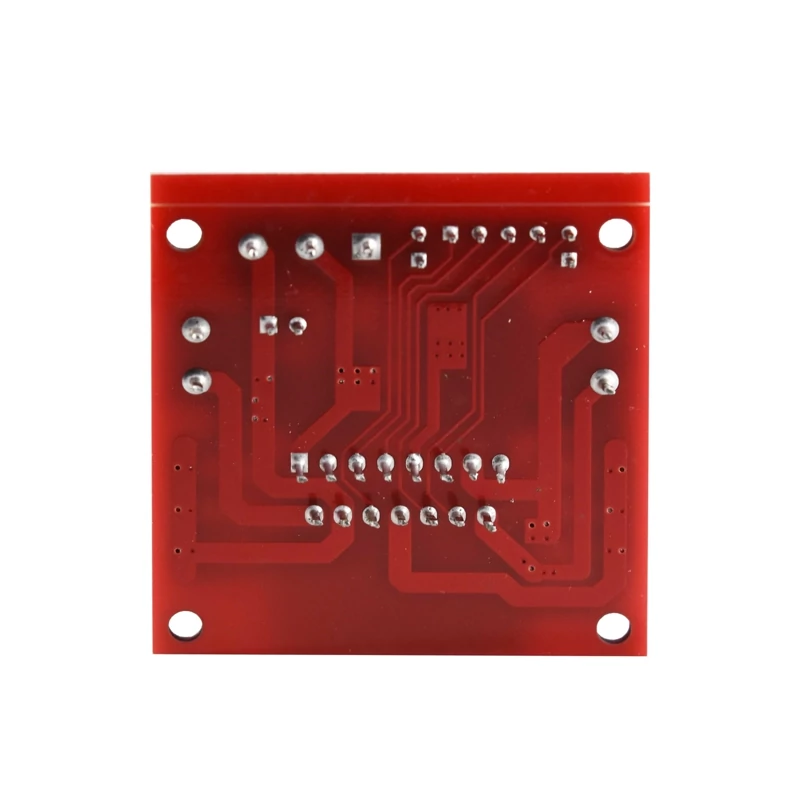

ماژول درایور موتور L298N

ماژول درایور موتور L298N یک ماژول درایور موتور با قدرت بالا برای راندن موتورهای DC و Stepper است و در انواع مدارات قابل استفاده می باشد . ولتاتک پیشرو در تامین و واردات قطعات هایتک این ماژول از یک آی سی درایور موتور L298 و یک رگولاتور 5 ولت 78M05 تشکیل شده است. ماژول L298N می تواند تا 4 موتور DC یا 2 موتور DC را با کنترل جهت و سرعت کنترل کند. توضیحات مربوط به پین ها در قسمت ویژگی های محصول قرار داده شده است. مشخصات: مدل درایور: L298N 2A تراشه درایور: Double H Bridge L298N ولتاژ منبع تغذیه موتور (حداکثر): 46 ولت جریان منبع تغذیه موتور (حداکثر): 2A ولتاژ منطقی: 5 ولت ولتاژ درایور: 5-35 ولت جریان درایور: 2A جریان منطقی: 0-36 میلی آمپر حداکثر توان (W): 25W حس جریان برای هر موتور هیت سینک برای عملکرد بهتر نشانگر LED روشن ماژول L298N Motor Driver شامل یک آی سی درایور موتور L298، رگولاتور ولتاژ 78M05، مقاومت، خازن، برق LED، جامپر 5 ولت در یک مدار مجتمع می باشد. Features & Specifications Driver Model: L298N 2A Driver Chip: Double H Bridge L298N Motor Supply Voltage (Maximum): 46V Motor Supply Current (Maximum): 2A Logic Voltage: 5V Driver Voltage: 5-35V Driver Current:2A Logical Current:0-36mA Maximum Power (W): 25W Current Sense for each motor Heatsink for better performance Power-On LED indicator IN1 & IN2 : Motor A input pins. Used to control the spinning direction of Motor A IN3 & IN4 : Motor B input pins. Used to control the spinning direction of Motor B ENA : Enables PWM signal for Motor A ENB : Enables PWM signal for Motor B OUT1 & OUT2 : Output pins of Motor A OUT3 & OUT4 : Output pins of Motor B 12V : 12V input from DC power Source 5V : Supplies power for the switching logic circuitry inside L298N IC GND : Ground pin
