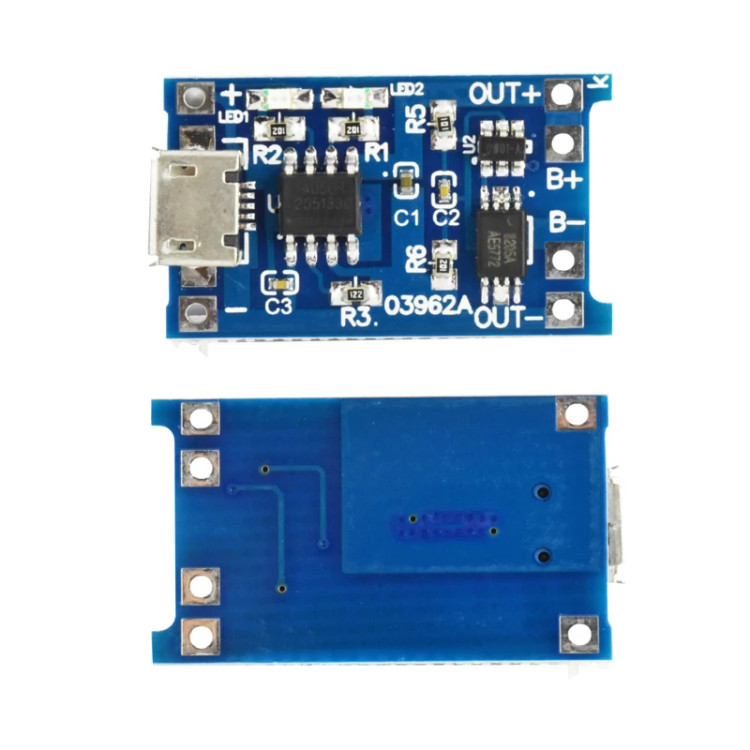

ماژول شارژر باتری لیتیومی TP4056 همراه با مدار حفاظت Micro USB

ماژول شارژر باتری لیتیومی TP4056 همراه با مدار حفاظت یک ماژول کاربردی با ماکزیمم جریان خروجی : 3 آمپر برای شارژ و دشارژ باتری های لیتیومی است . بوسیله این ماژول می توان یک باتری تک سلول لیتیومی 3.7 ولت مانند 18650 که مدار محافظ داخلی ندارد را با حفاظت کامل شارژ کرد و همچنین دشارژ باتری را نیز کنترل کرد. یک باتری لیتیومی باید به گونه ای شارژ شود که با رسیدن ولتاژ به 4.2 ولت، جریان شارژ قطع شود. همچنین دشارژ آن باید به گونه ای باشد که با رسیدن ولتاژ باتری به 2.4 ولت، دیگر باتری دشارژ نشود . در غیر این صورت عمر باتری کم شده و باتری آسیب میبیند . در طراحی این ماژول از آی سی شارژ TC4056 و آی سی حفاظت DW01 استفاده شده که باعث می شود تا باتری لیتیومی با حفاظت کامل و بدون خطر شارژ و دشارژ شود . به این صورت که آی سی DW01 جریان شارژ را توسط ماسفت 8205A بر روی یک آمپر تنظیم می کند  . و بعد از شارژ کامل یعنی رسیدن ولتاژ باتری به 4.2 ولت عملیات شارژ را قطع می کند. همچنین در زمان دشارژ باتری با رسیدن ولتاژ باتری به 2.4 ولت، جریان بار توسط آی سی DW01 قطع می شود .  تا ولتاژ باتری به کمتر از 2.4 ولت نرسد . در صورتیکه ولتاژ باتری وصل شده به ماژول کمتر از 2.9 ولت باشد،  . ماژول شارژ را با جریانی در حدود 130 میلی آمپر آغاز می کند تا زمانی که ولتاژ باتری به 2.9 ولت برسد. سپس جریان شارژ به صورت خطی افزایش می یابد . مشخصات: آی سی کنترل شارژ : TC4056 یا TP4056 آی سی محافظ : DW01 ماسفت شارژ :8205A ولتاژ ورودی : 5 ولت (که توسط میکرو USB یا توسط دو پدی که در دو طرف USB است باید تامین شود ) ولتاژ شارژ کامل : 4.2 ولت جریان شارژ : در حالت عادی 1 آمپر (قابل تغییر) ماکزیمم جریان خروجی : 3 آمپر روش شارژ : جریان ثابت/ ولتاژ ثابت (CC/CV) نشانگر وضعیت در حال شارژ : دارد (ال ای دی قرمز) نشانگر وضعیت شارژ کامل : دارد  ( ال ای دی سبز ) محافظت در برابر شارژ بیش از حد : دارد محافظ در برابر دشارژ بیش از حد : دارد محافظت در برابر اتصال کوتاه : دارد محافظت در برابر جریان اضافی : در برابر جریان های بیش از 3 آمپر محافظت شده است. آی سی محافظ : DW01 ماسفت شارژ : 8205A ماکزیمم جریان خروجی : 3 آمپر ولتاژ شارژ کامل : 4.2 ولت
